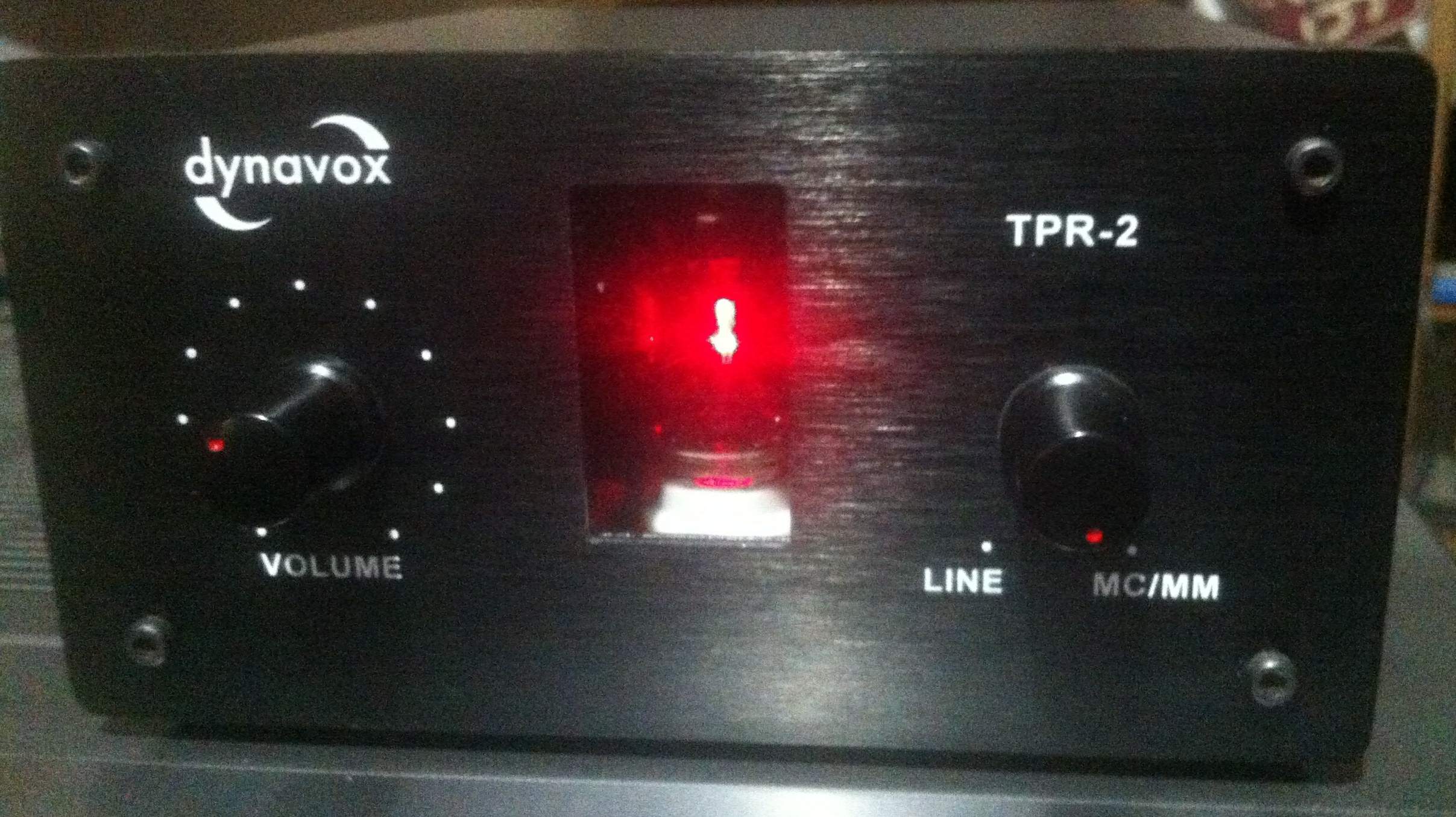

Dynavox TPR-2


Vorab sorry der schlechten Qualität der Bilder,
diesmal hab ich es mal mit dem Handy versucht :-(

>>>> Fehlerbeschreibung, ein Phono-Kanal funktioniert nicht.

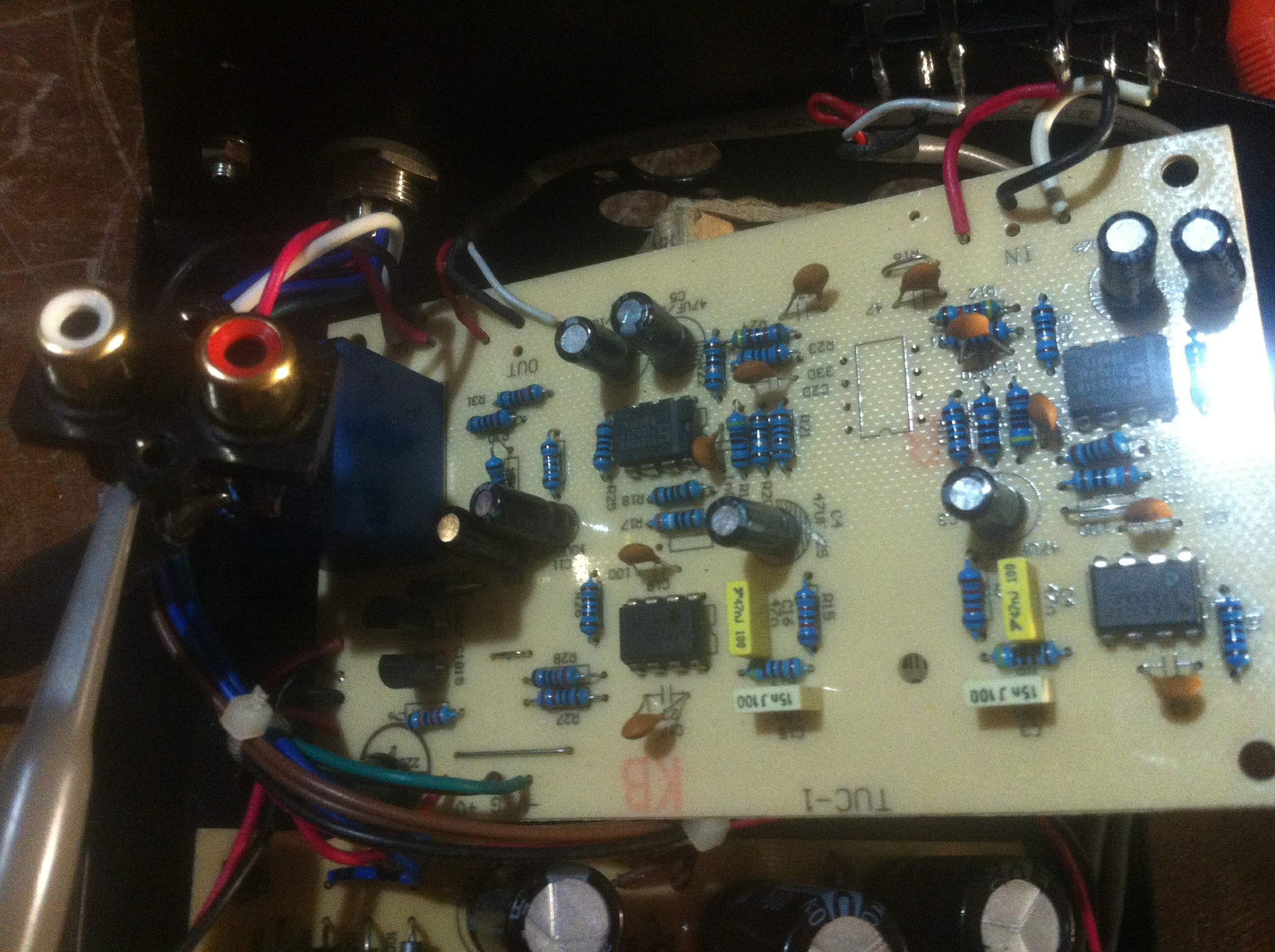

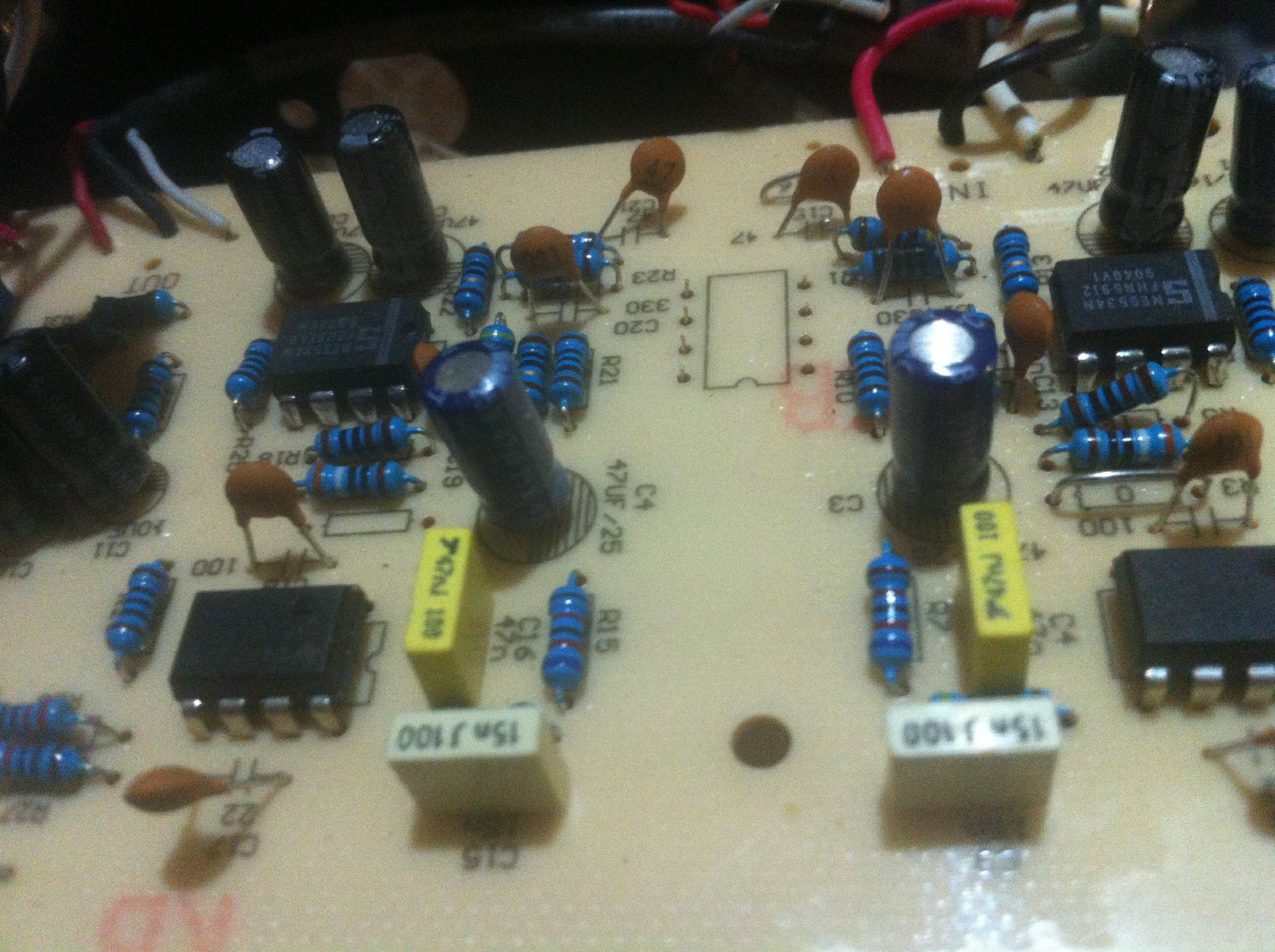

Auf dem Phono-Verstärker Board sieht man deutlich die Kanal-getrennte Schaltungsanordnung
des Phono-Teils, pro Kanal arbeiten zwei Operationsverstärker.

Der erste OpAmp vorverstärkt die geringe Signalspannung des Plattenspielers
mit der Option von MM auf MC Abnehmer umschalten zu können, mit vier Schalter auf der Gehäuserückseite,
der zweite OpAmp verstärkt dieses Signal nochmals.

Schliesslich kommt die Röhre zum Einsatz, diese sorgt für die endgültige Verstärkung des Signals,
welches dann an die Cinch-Ausgänge weitergeführt wird.

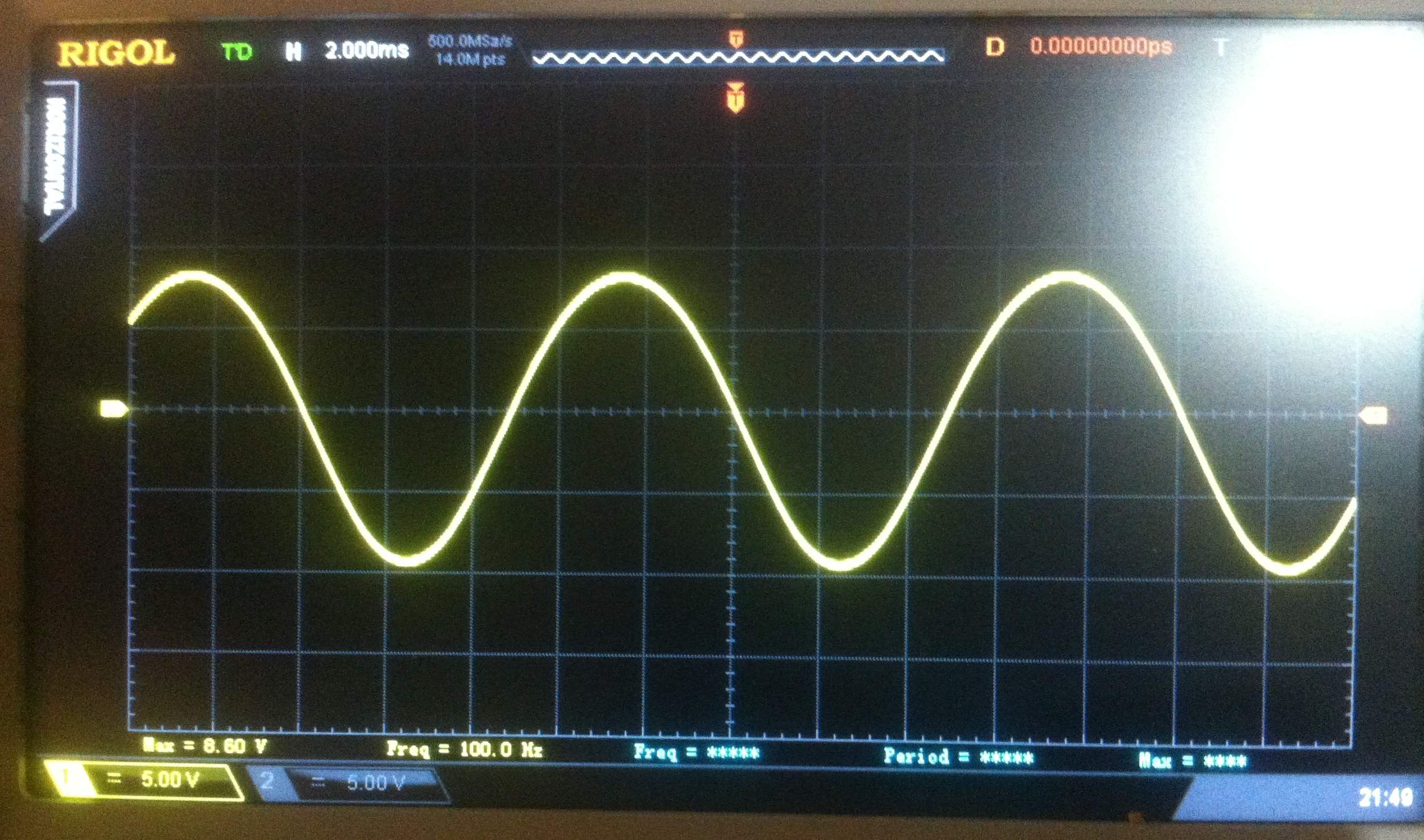

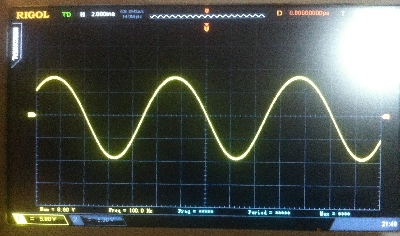

Eine Messung mit dem Oszilloskop verrät,
dass es sich wohl um keinen Wackelkontakt oder eine brüchige Lötstelle handelt,

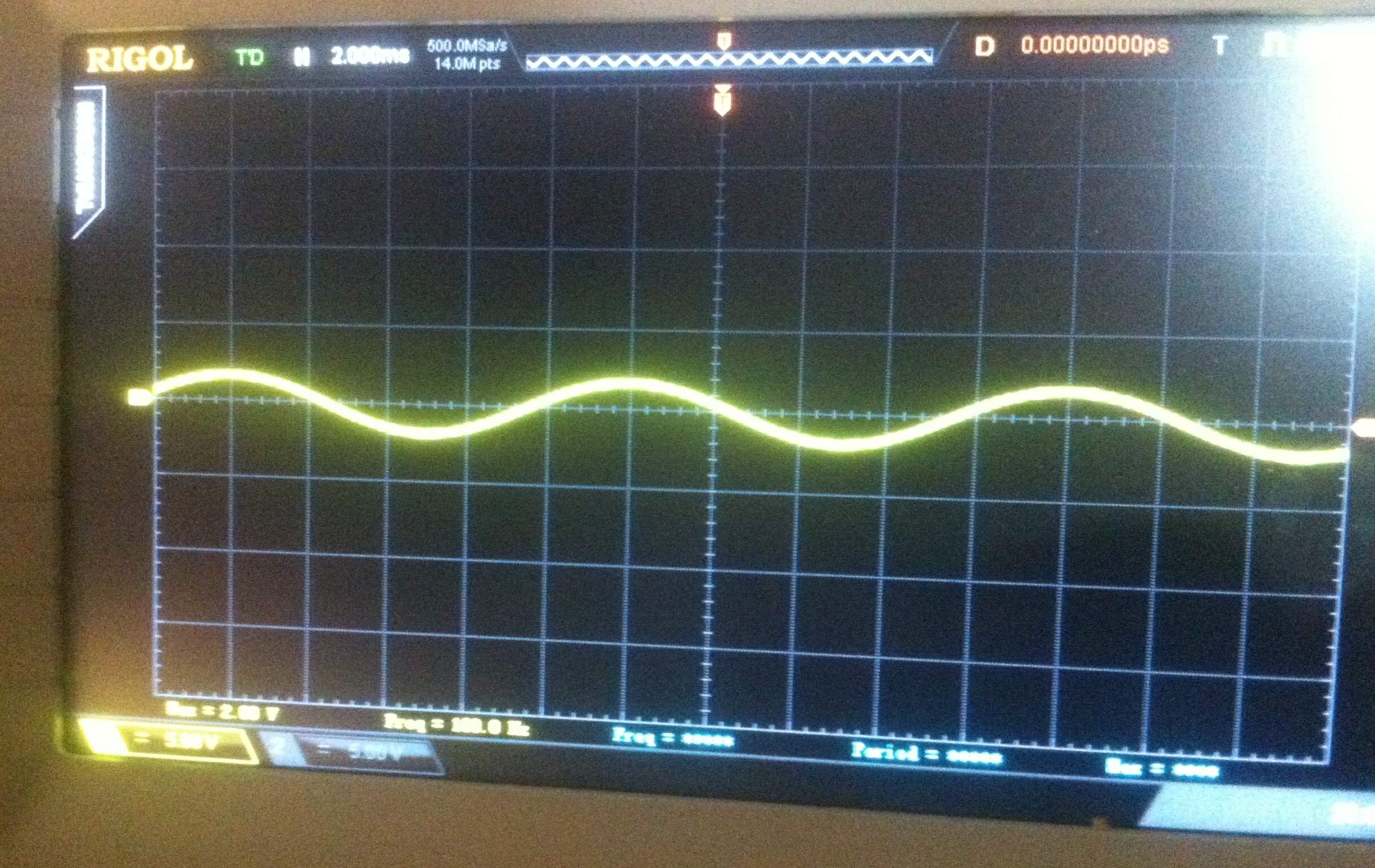

das Signal des einen Kanals ist lediglich sehr viel niedriger als das des anderen.

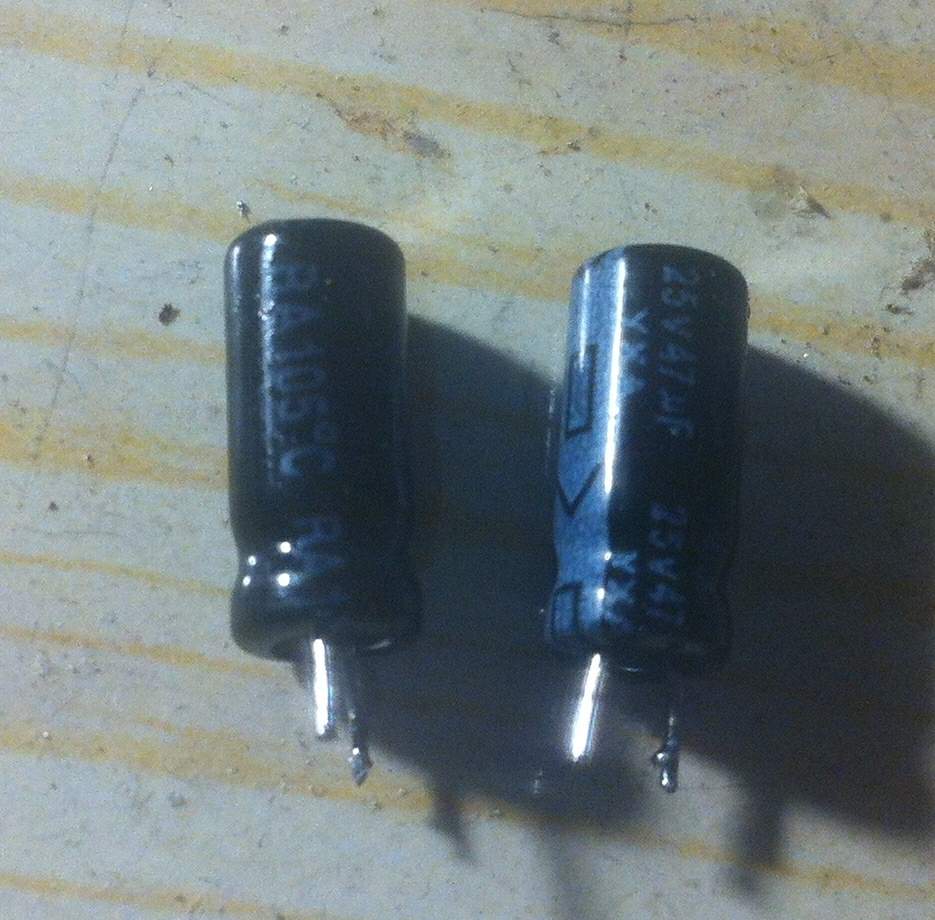

Der Fehler ist schnell behoben, einer der Filterkondensatoren ist anscheinend niederohming geworden,
vorsorglich wurden alle beide getauscht, für den linken und rechten Kanal.

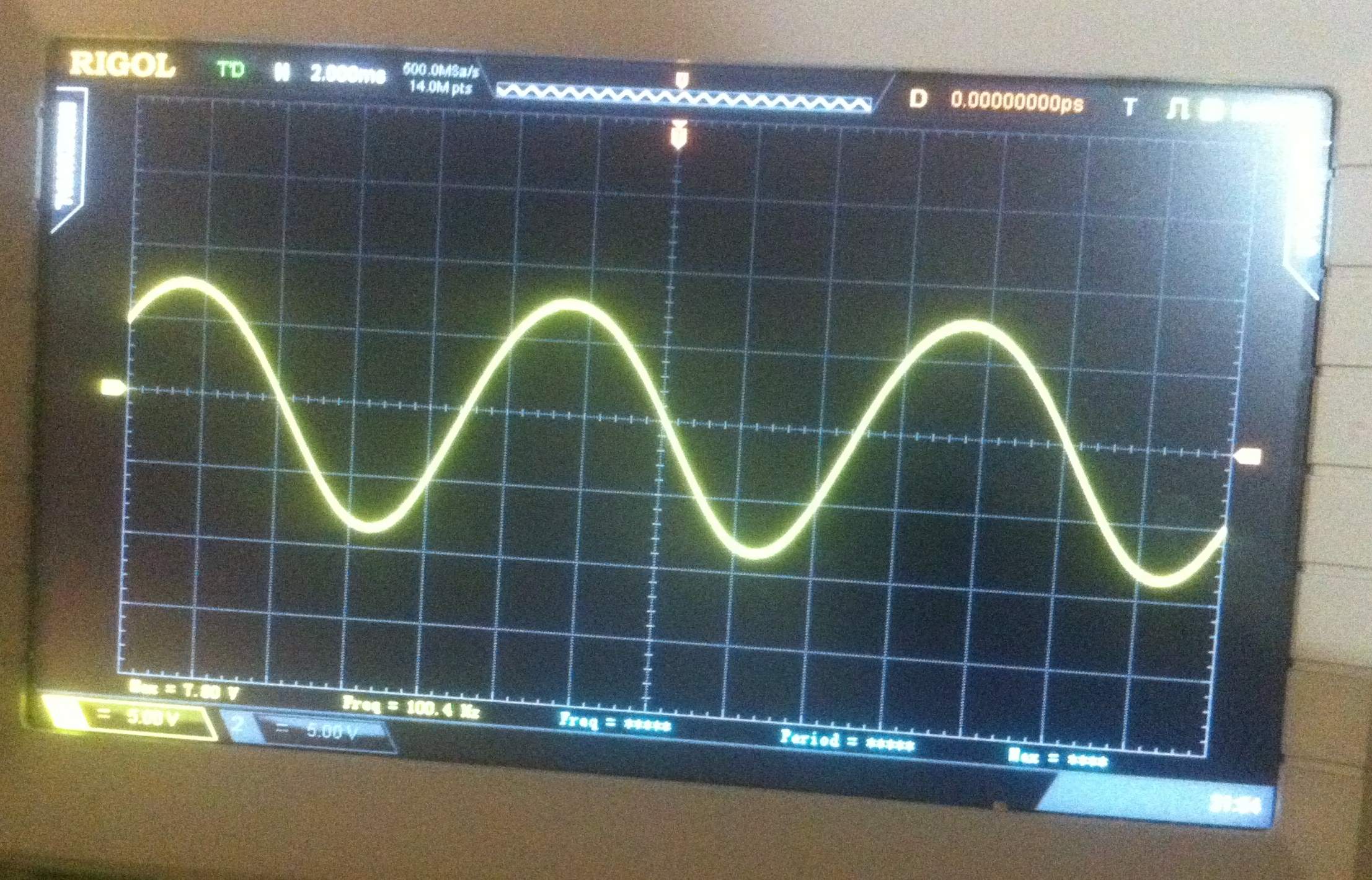

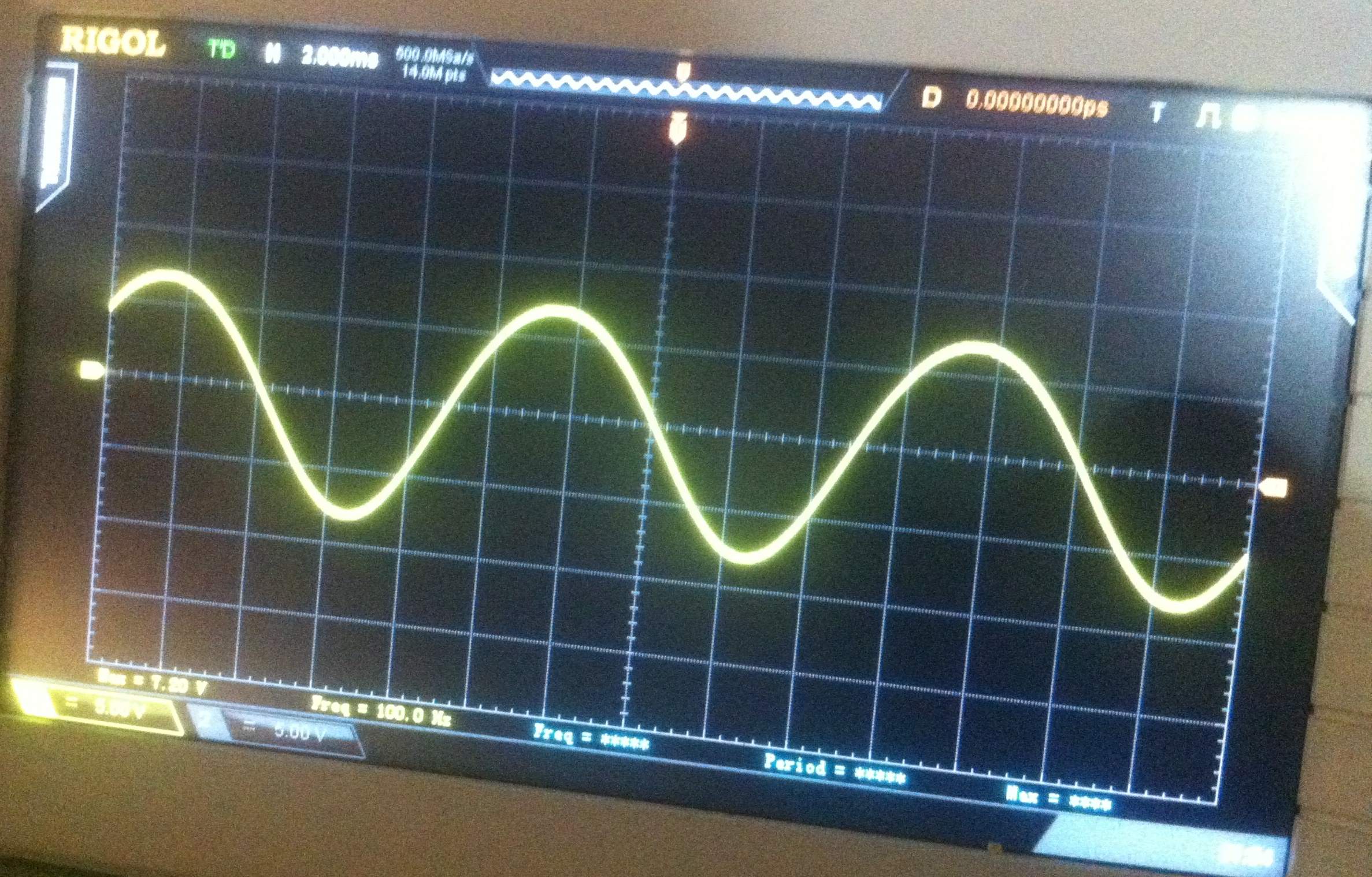

Eine nochmalige Messung zeigt das Ergebnis, beide Kanäle sind wieder gleich ausgesteuert.

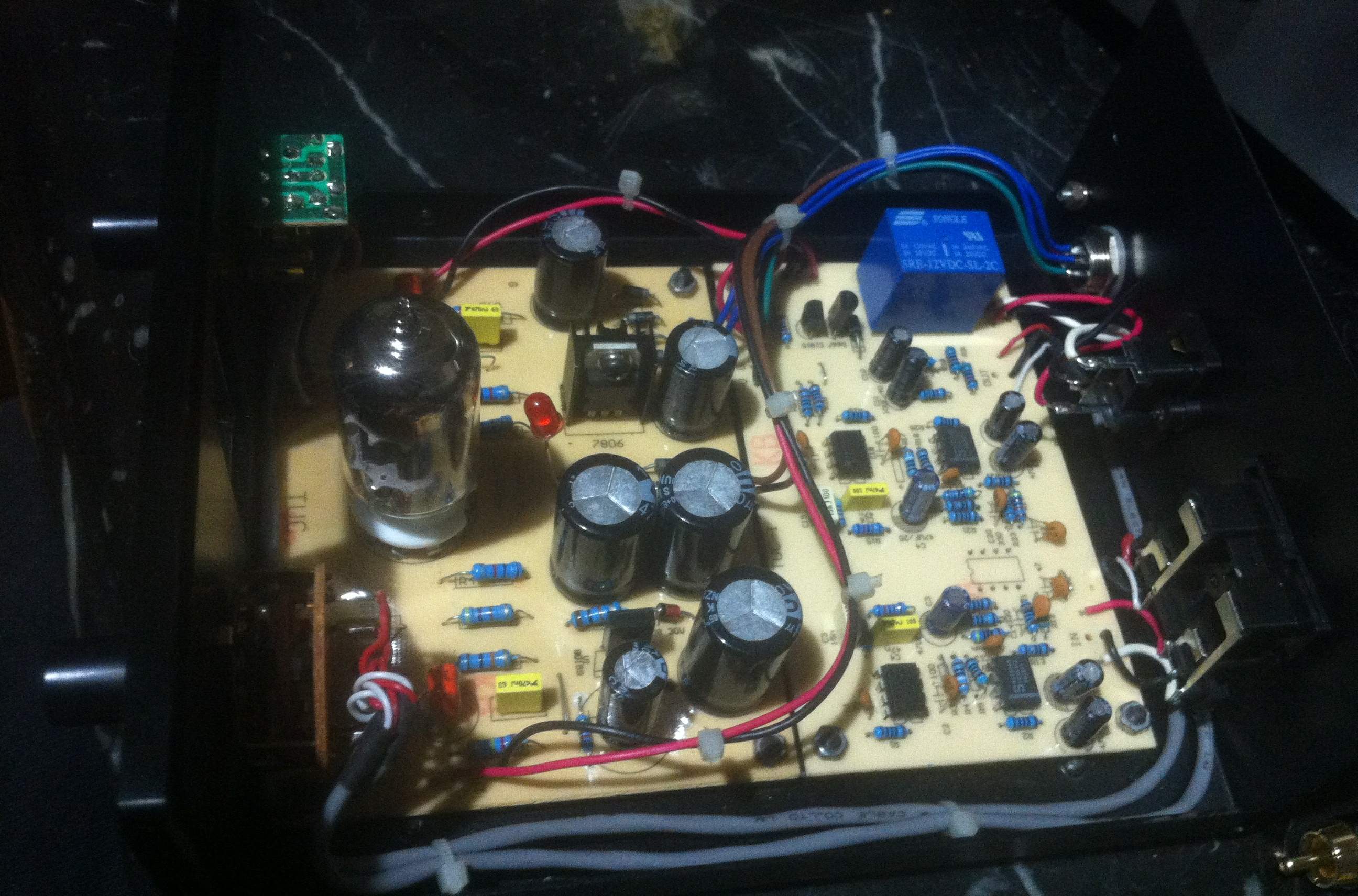

Wiedermontage des Boards und abschliessender Hörtest mit einem 'echten' Plattenspieler,
es läuft wieder alles wunderbar.
