Motortester Bear Pace aus dem Jahre 1992
)
Fehlerbeschreibung,
möglicher Kurzschluss an Batteriespannung,
Schalter, Kondensator und Thyristor defekt.

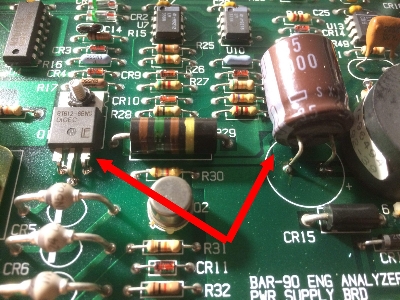

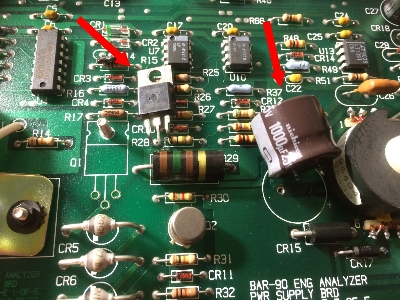

Erste Vermutung, Thyristor defekt, ausgelaufener Kondensator.
Kurzum geöffnet, alle Transistoren und Kondensatoren ohmsch gemessen.

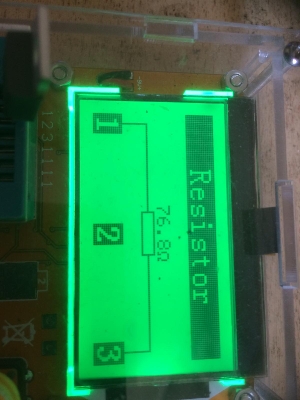

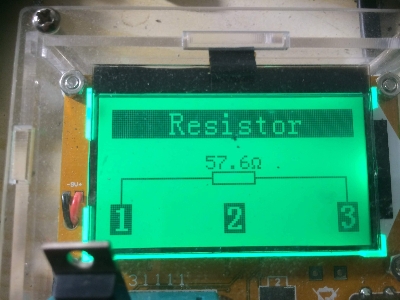

Der Thyristor ist mit meinem Messgerät etwas schwierig zu messen,
er wurde aber dennoch erneuert.
Der defekte Kondensator wurde ebenfalls gegen einen baugleichen Typen ersetzt.

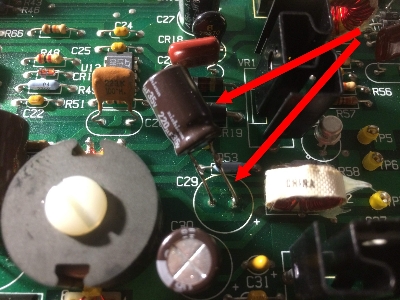

Einen anderen Kondensator musste ich aus dem Board heraus montieren,
das gelingt aber sehr schwer. Daher entschied ich mich, den Kondensator
ebenfalls einfach zu erneuern.
Da solche Leiterplatten relativ kleine Durchkontaktierungen aufweisen,
und dadurch nicht all das Lötzinn entfernt werden kann,
musste ich auf kleine Zuleitungen ausweichen,
dies tut aber der Funktion nichts ab.
Das Modul des Testers liess sich dann aber immer noch nicht in Betrieb nehmen,
daher ging die Fehlersuche etwas weiter.

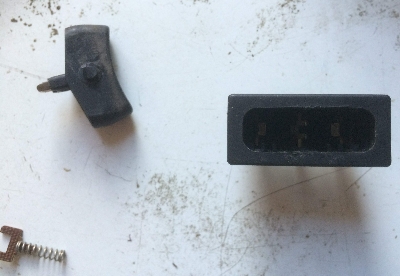

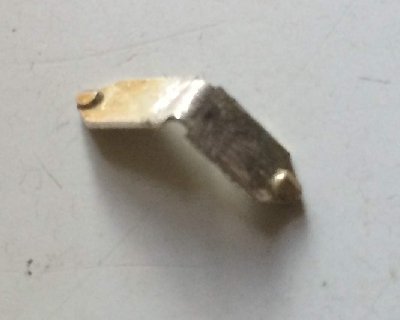

Schnell stellt sich heraus, der Schalter des Moduls war ebenfalls defekt,

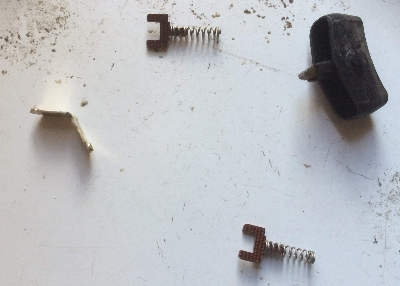

dieser wurde einfach instandgesetzt und etwaige Oxidschichten entfernt.

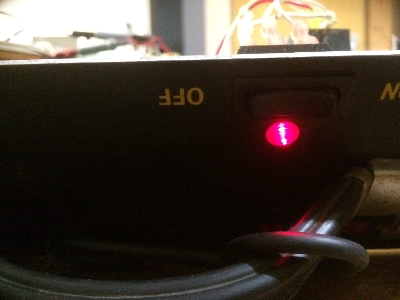

Jedenfalls war ein Einschalten nun möglich.

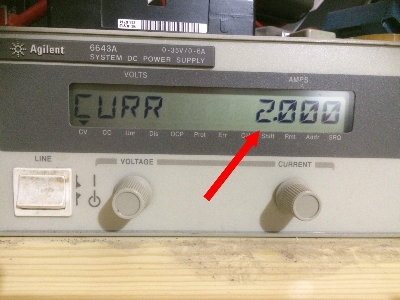

Allerdings musste ich jetzt immer noch einen Kurzschluss feststellen,
jedoch hatte ich die Strombegrenzung auf 2 Ampére sicherheitshalber gesetzt.
Diese wurde aber voll ausgenutzt, und es entstand der Eindruck eines Kurzschlusses.

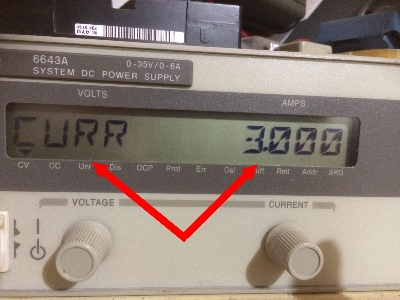

Erst bei Setzen der Strombegrenzung auf 3 Ampére schaltete sich das Modul

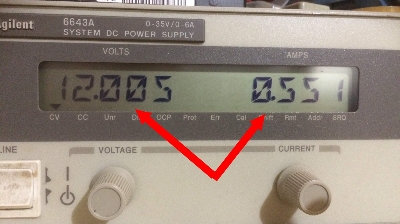

vollständig ein, und der Haltestrom betrug jetzt 0,5 Ampére,
was ich als normal gewertet habe.
Da diese Versorgungsspannung direkt vom Fahrzeug kommt,
sollte man also nur bei voll geladener und intakter Batterie des KFZ
den Motortester anschliessen, ansonsten schaltet der Tester wohl nicht
korrekt ein und zieht unentwegt ca. 2 Ampére oder etwas mehr.

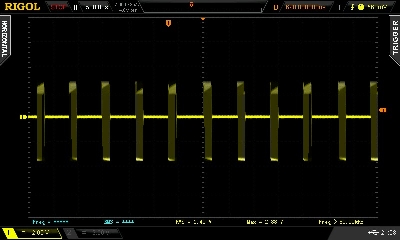

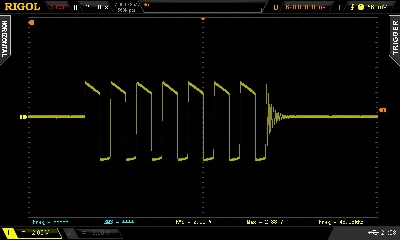

Eine kurze Messung an der Kommunikationsschnittstelle (wohl RS232)
stellt am Ende nun sicher, dass hier zumindest eine Kommunikation
mit den restlichen Modulen des Motortesters stattfinden könnte.
(ich hatte nur dieses eine Modul, die restlichen Module verblieben beim Kunden)
Somit Reparatur geglückt, die Rücksendung erfolgt,
und beim Kunden hellauf Begeisterung,
dass sein seltener Motortester
wieder einwandfrei funktioniert.:-)
