start : 27.10.2016 / 17:00 h

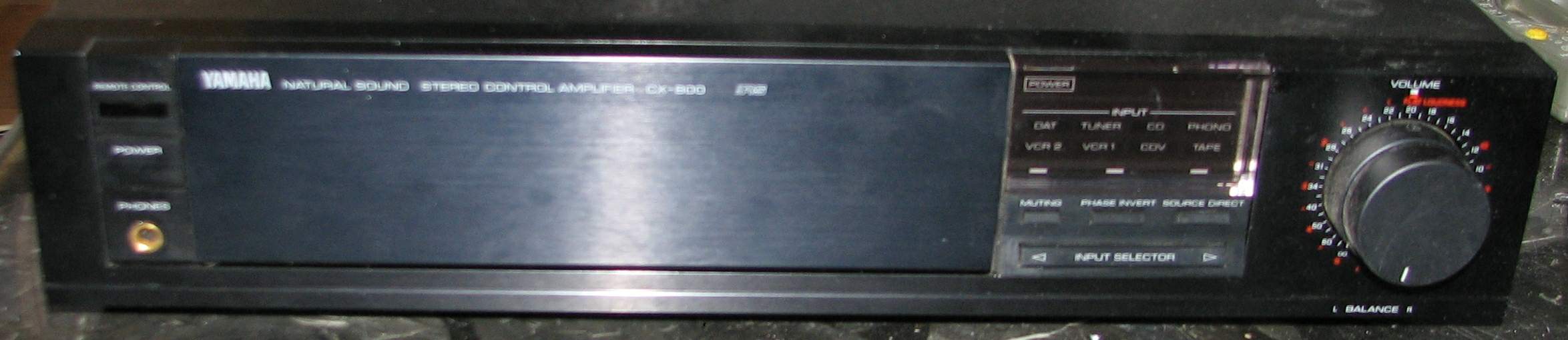

Yamaha Vorverstärker CX-800



Fehlerbeschreibung,

schaltet nicht mehr aus dem Source-Modus heraus,
keine Klangregelung mehr möglich.

Meine erste Idee ist,
den Signalweg vom Drücken der Taste 'Source'
bis zur eigentlichen Source-Schaltung
nachzuvollziehen.

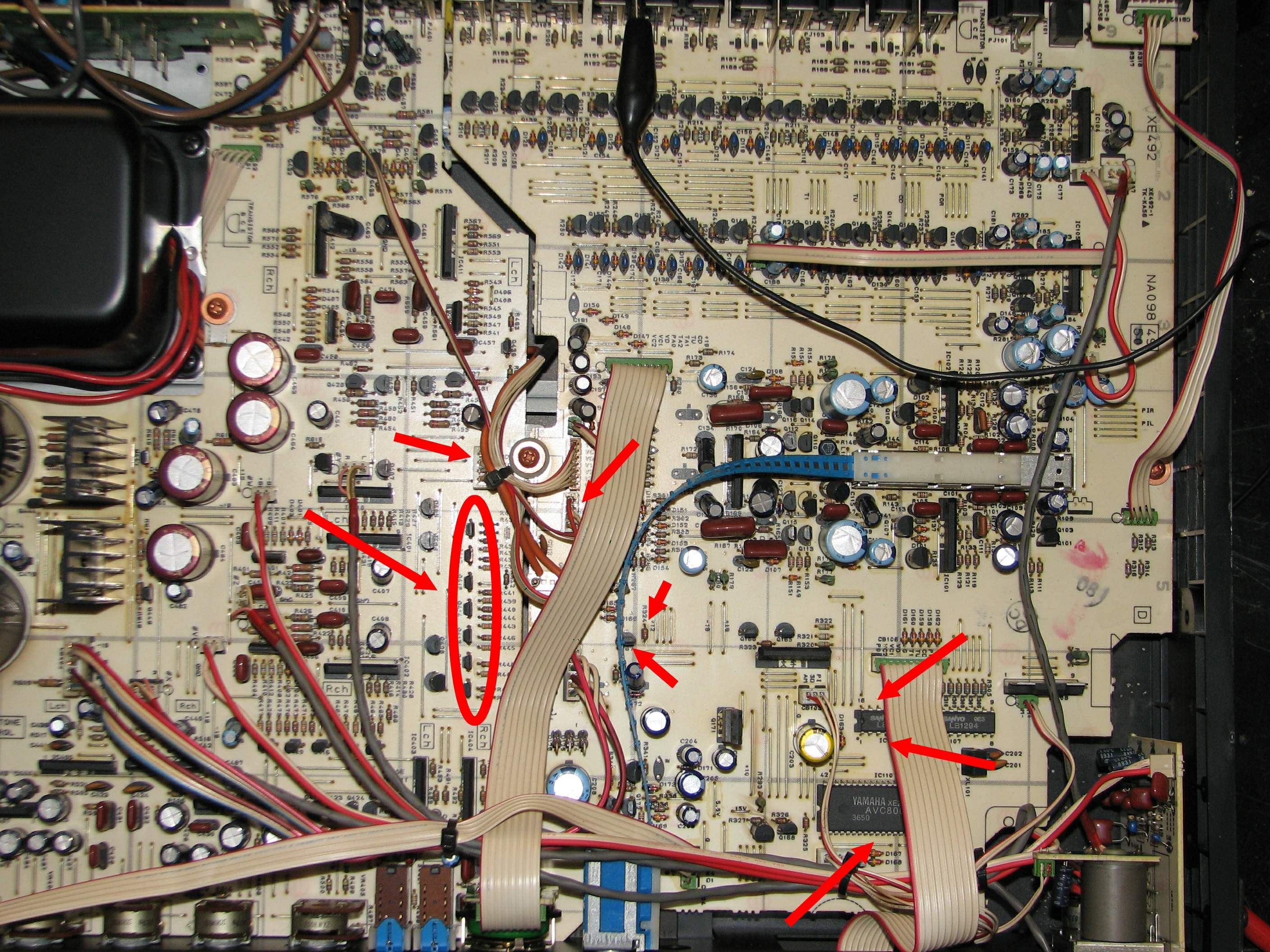

Vom Controller aus, über einen LED-Treiber,
einen Transistor, eine Verbindungsbrücke
zur linken Leiterplatte bis hin zu einer
Gruppe von Transistoren, der rote Kreis im Bild,
gelangt dieses Signal erstmal.

Soweit, so gut.

Es gilt also, weitermessen, bis man den Fehler lokalisiert hat.

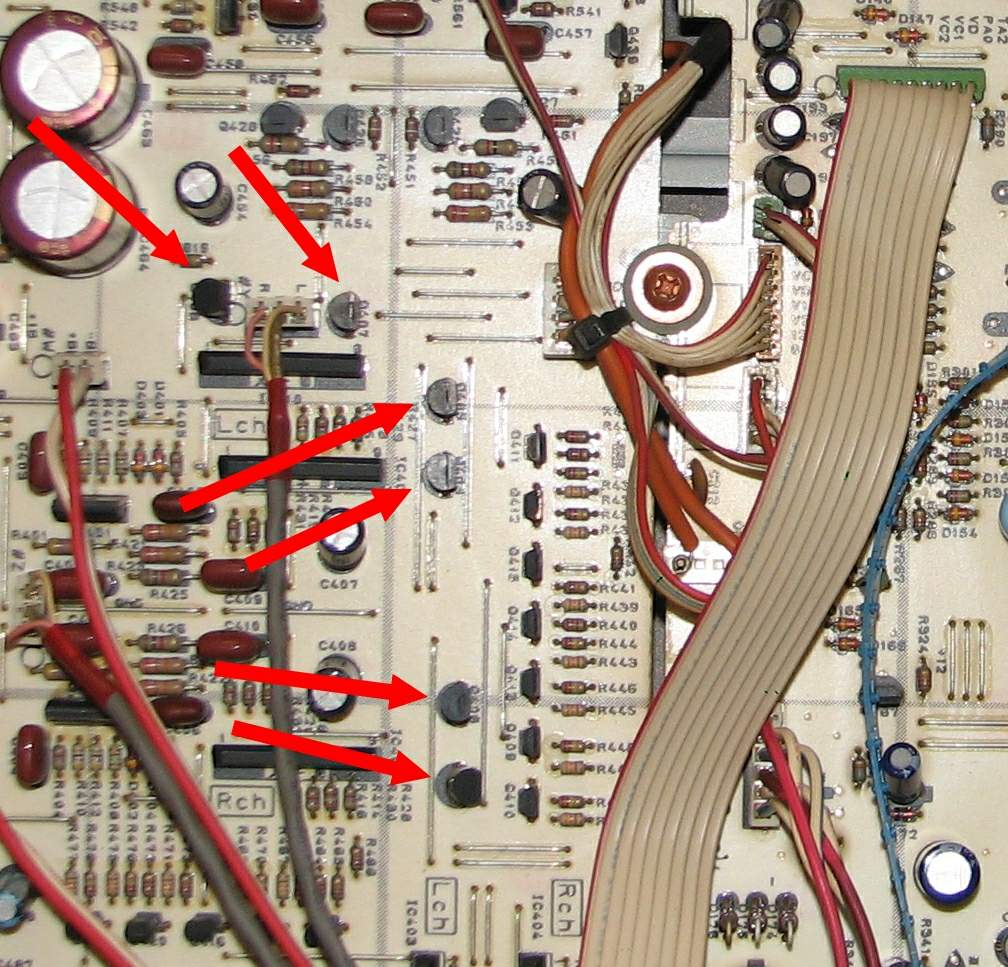

Auch die sechs Transistoren schalten durch.



Auf der Unterseite des Gerätes finde ich erst einmal keine
schadhaften Lötstellen.

Kurzum hab ich jetzt mal mit einem Frequenzgenerator auf CD-In
einen Sinus verschiedener Frequenzen drauf gegeben,
und dann erstmal mit den verschiedenen Reglern gespielt,
während ich das Ausgangssignal auf dem Oszilloskop beobachtet habe.

Das Signal folgt den verschiedenen Filtereinstellungen anscheinend optimal,
wenn man dann den Source-Knopf drückt, dann geht das
Eingangssignal unverändert durch, so wie es sein soll.

hmmmm ?

Ich komme wohl jetzt nicht drum herum,
den schönen Yamaha PreAmp mal an meine Anlage
zu schliessen und das Ganze mal mit echter Musik
zu versuchen und zu hören.

Kurzerhand getan,
das Gerät scheint einwandfrei zu funktionieren,

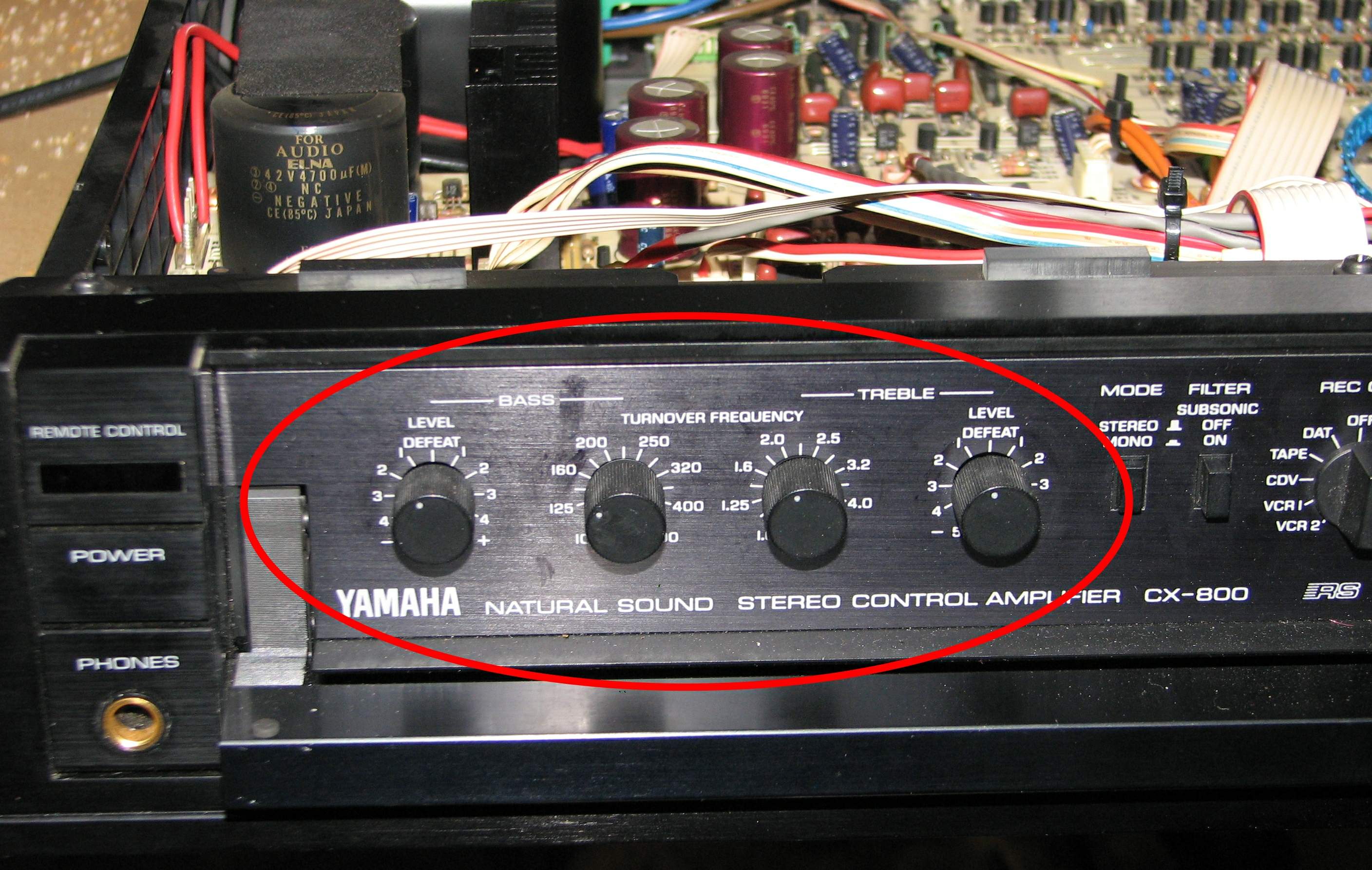

der parametrische Equalizer funktioniert,
dieser ist sehr gut abzustimmen,
allerdings wenn man das nicht kennt,
und bisher immer nur mit Mehrband-Equalizern zu tun hatte,
dann ist es zuerst einmal etwas gewöhnungsbedürftig.



Auch die Source-Schaltung zeigt ihre Wirkung,
indem sie alle Filter umgeht, und das Signal
ohne Verfälschung durchlässt.

Was ich auch noch feststellen konnte,
der Loudness Knopf/Regler war ganz aufgedreht,
was natürlich zuerst mal den Effekt hatte,
dass nur sehr tiefe Frequenzen durchgelassen werden,
wenn der Source-Mode ausgeschaltet ist.

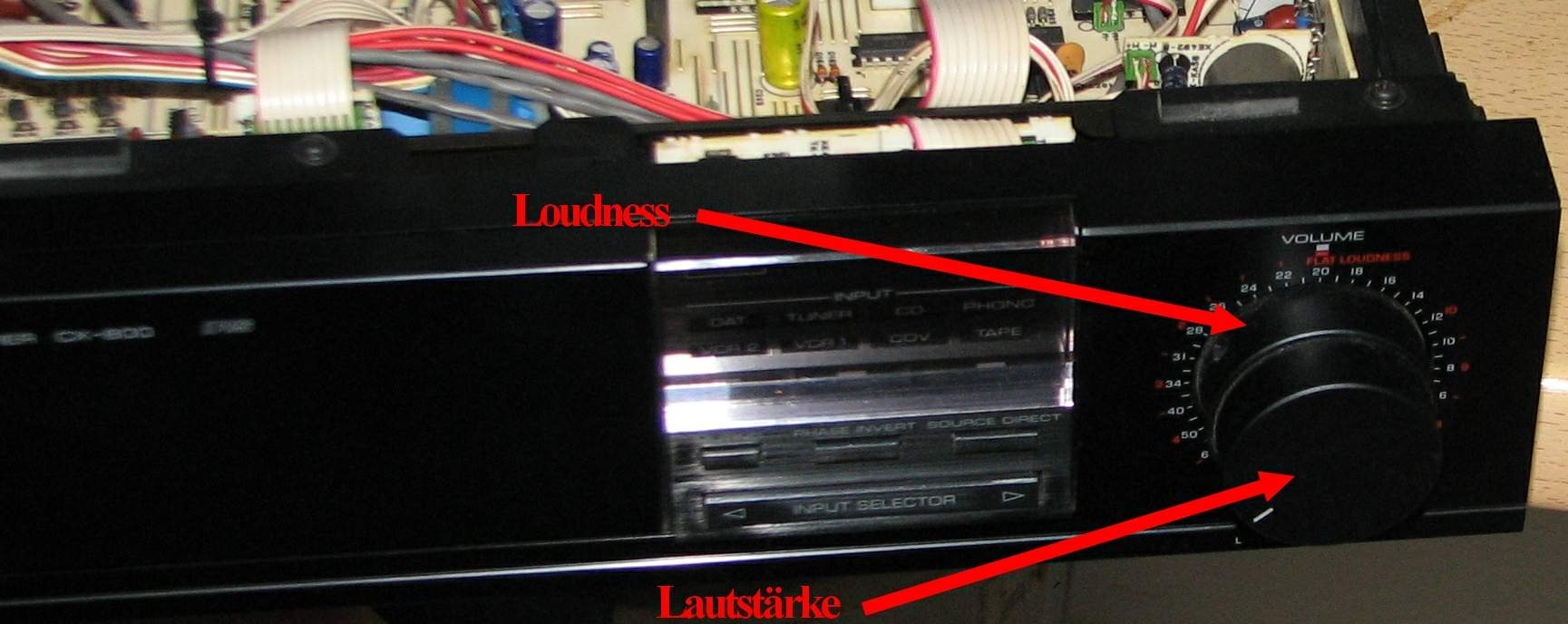

Der Loudness-Regler befindet sich direkt hinter dem
eigentlichen Lautstärke-Regler :



Dies kann dann durchaus den Eindruck machen,
dass keine Klangregelung möglich ist,
wenn der Source-Mode ausgeschaltet ist,
denn es werden ja dann sämtliche höheren
Frequenzen durch den Loudness-Filter eliminiert.

Ich kann also bisher keinen Fehler erkennen.
Vielleicht nur ein Bedienungsfehler ?
