start : 16.11.2018 / 17:20 h

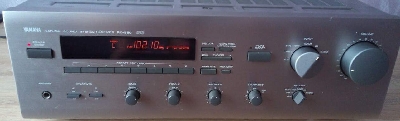

Yamaha Receiver RX-550



Fehlerbeschreibung,

bekanntes Problem, Input-Selector,
(Eingangswahlschalter) knackt,
teilweise Ton auf nur einem Kanal,
oder kein Ton mehr

Beleuchtung des Display anscheinend defekt


Der Input-Selector von sehr vielen Yamaha Verstärkern und Receivern
ist in die Jahre gekommen.

Es ist allgemein bekannt, dass dieser immer wieder knackt, hakt,
oder dass plötzlich der Ton nur auf einem Kanal hörbar ist,
oder gar ganz aus bleibt.

Es ist leider eine bekannte Krankheit dieser schönen Yamaha Geräte.

Vor ein paar Jahren konnte man diesen Schalter noch als Ersatzteil beziehen,
heute anscheinend nicht mehr, zumindest fand ich auf die Schnelle keinen Anbieter.

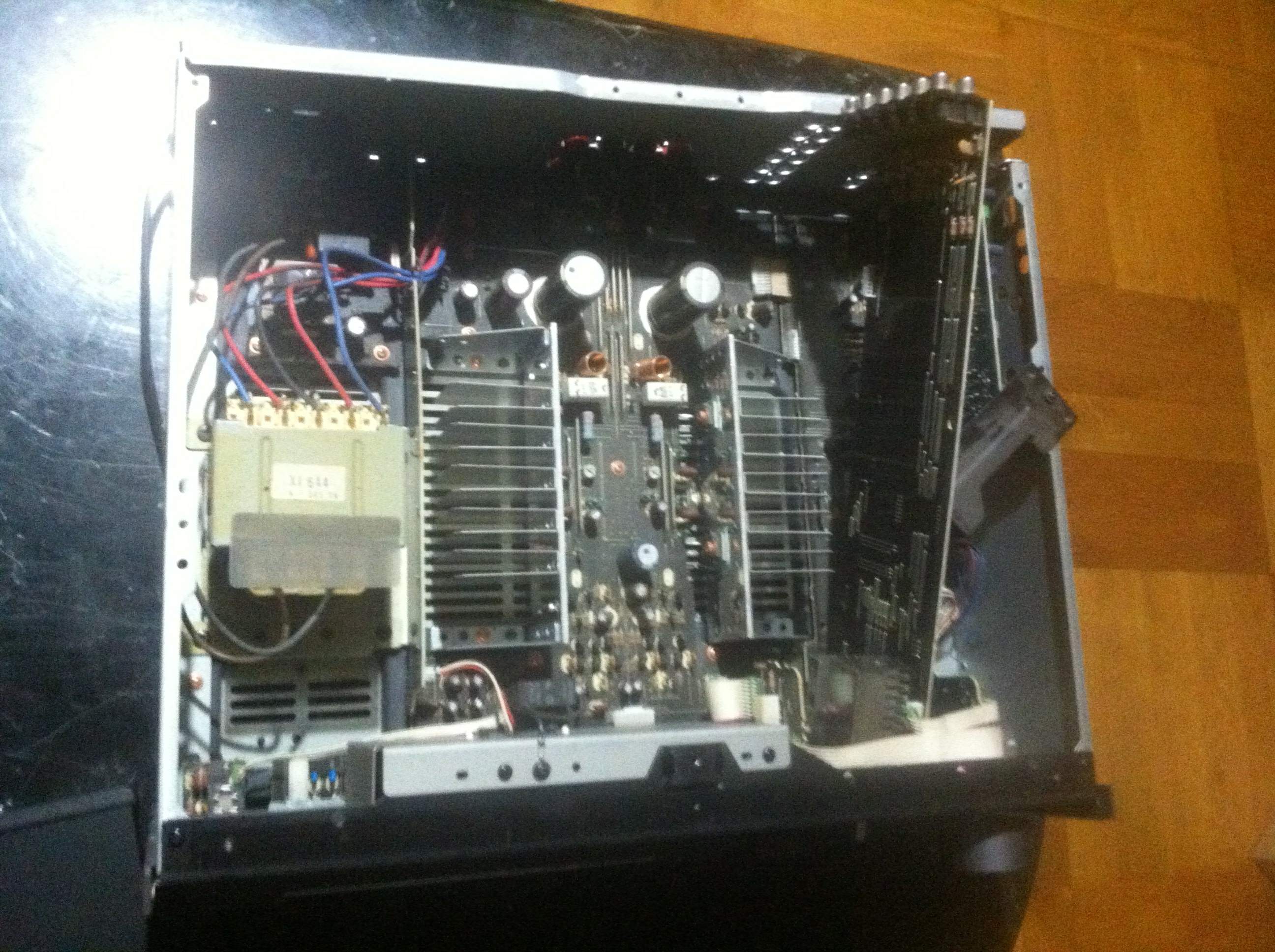

Der Ausbau des Eingangswahlschalters geht bei den meisten Yamaha Geräten relativ rasch,
dank der modularen Bauweise,

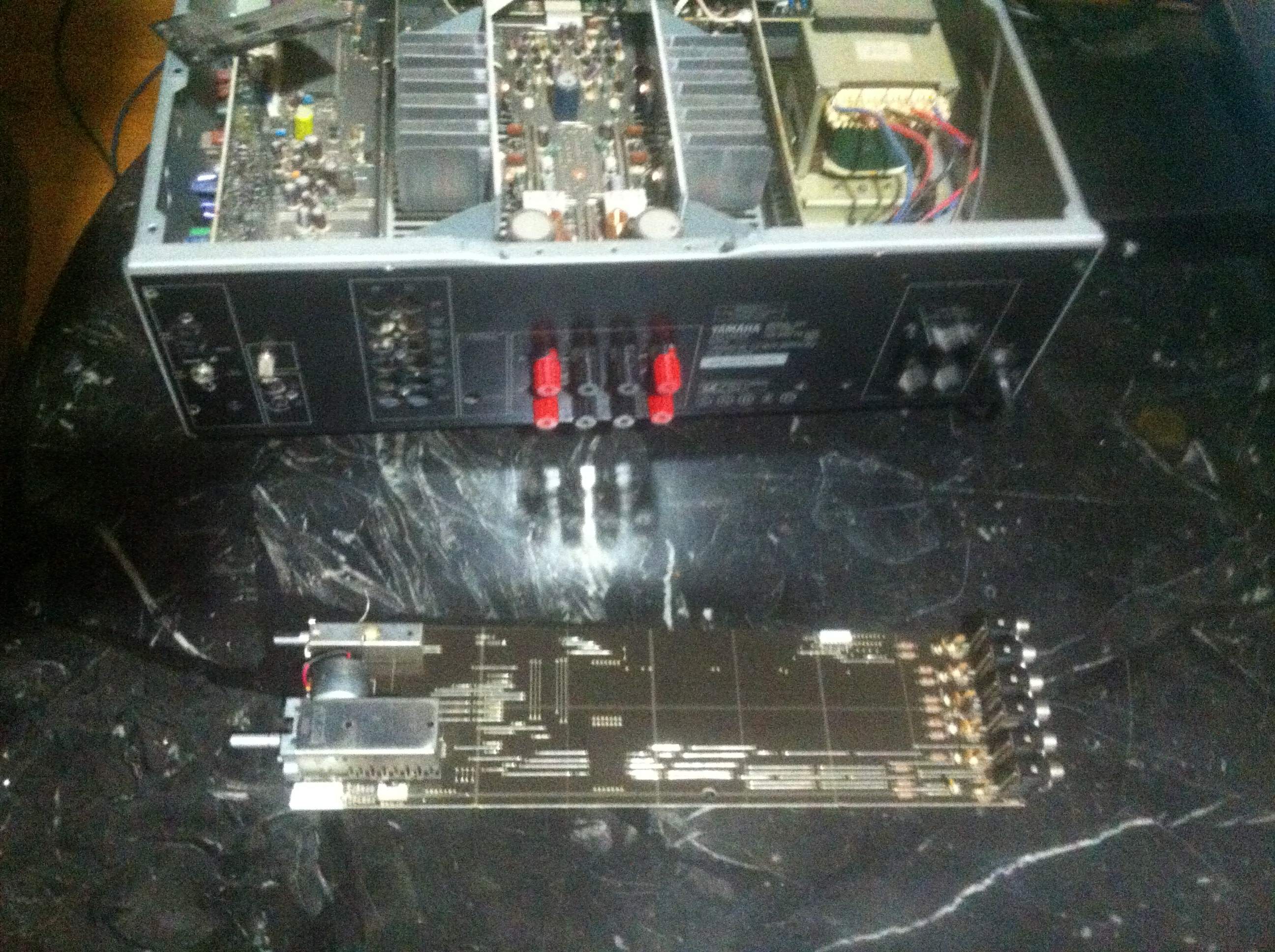

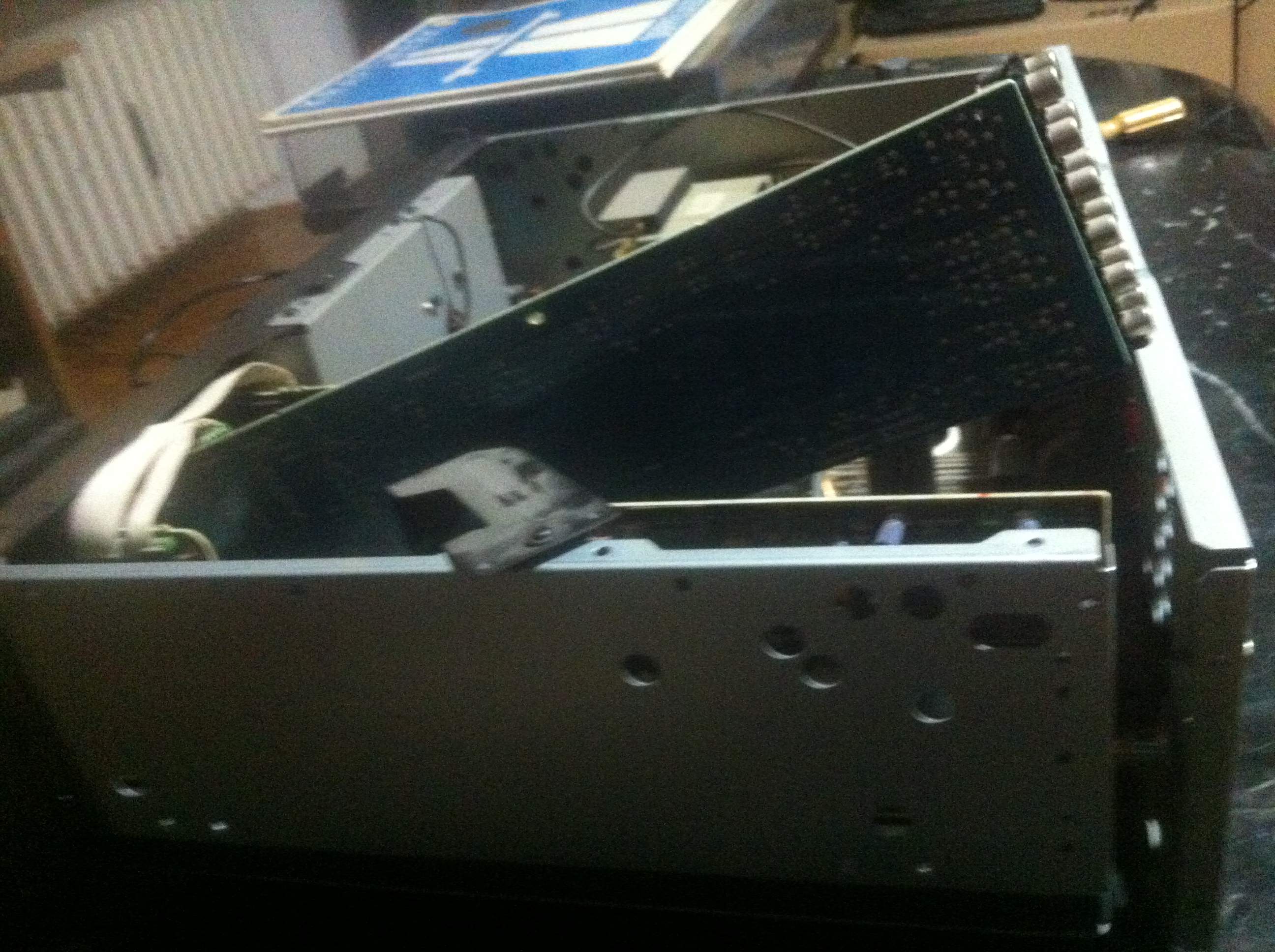

unter Umständen ist es aber von Nöten, das gesamte Modul herauszunehmen,
wie in diesem Fall, beim Yamaha RX-550.

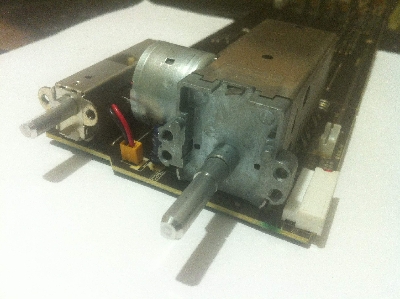

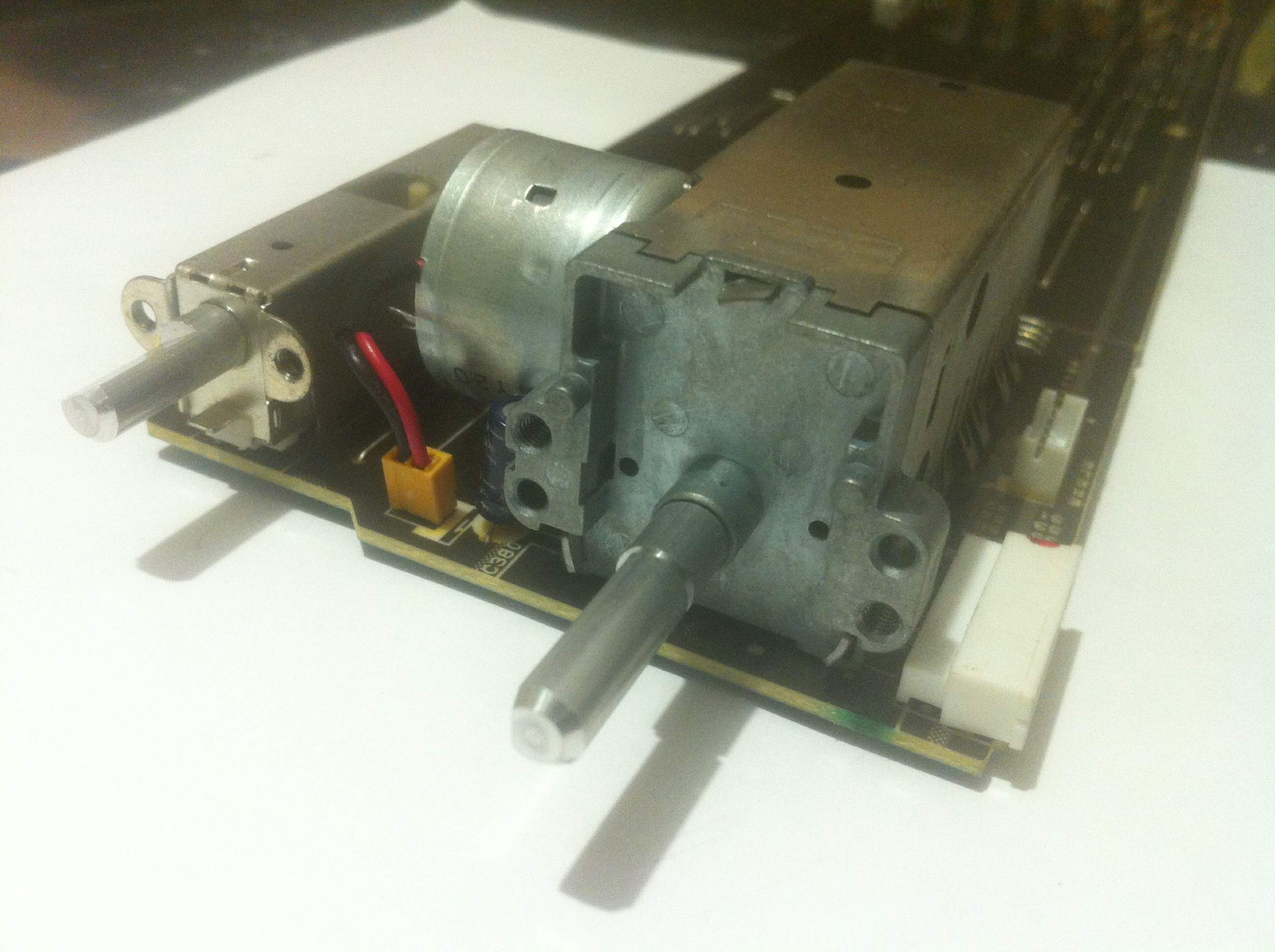

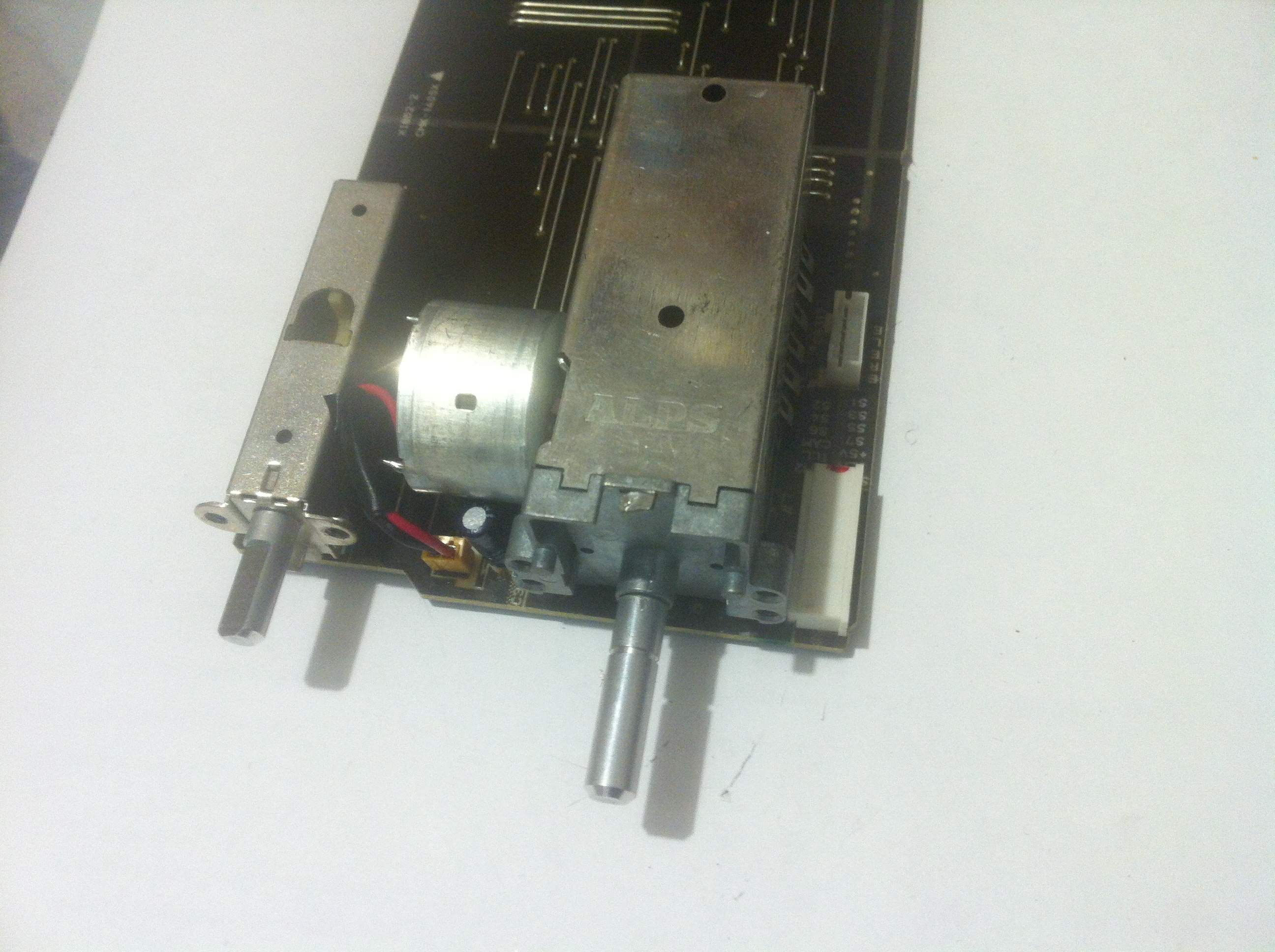

Hier liegt er nun vor uns, der begehrte Input-Selector :

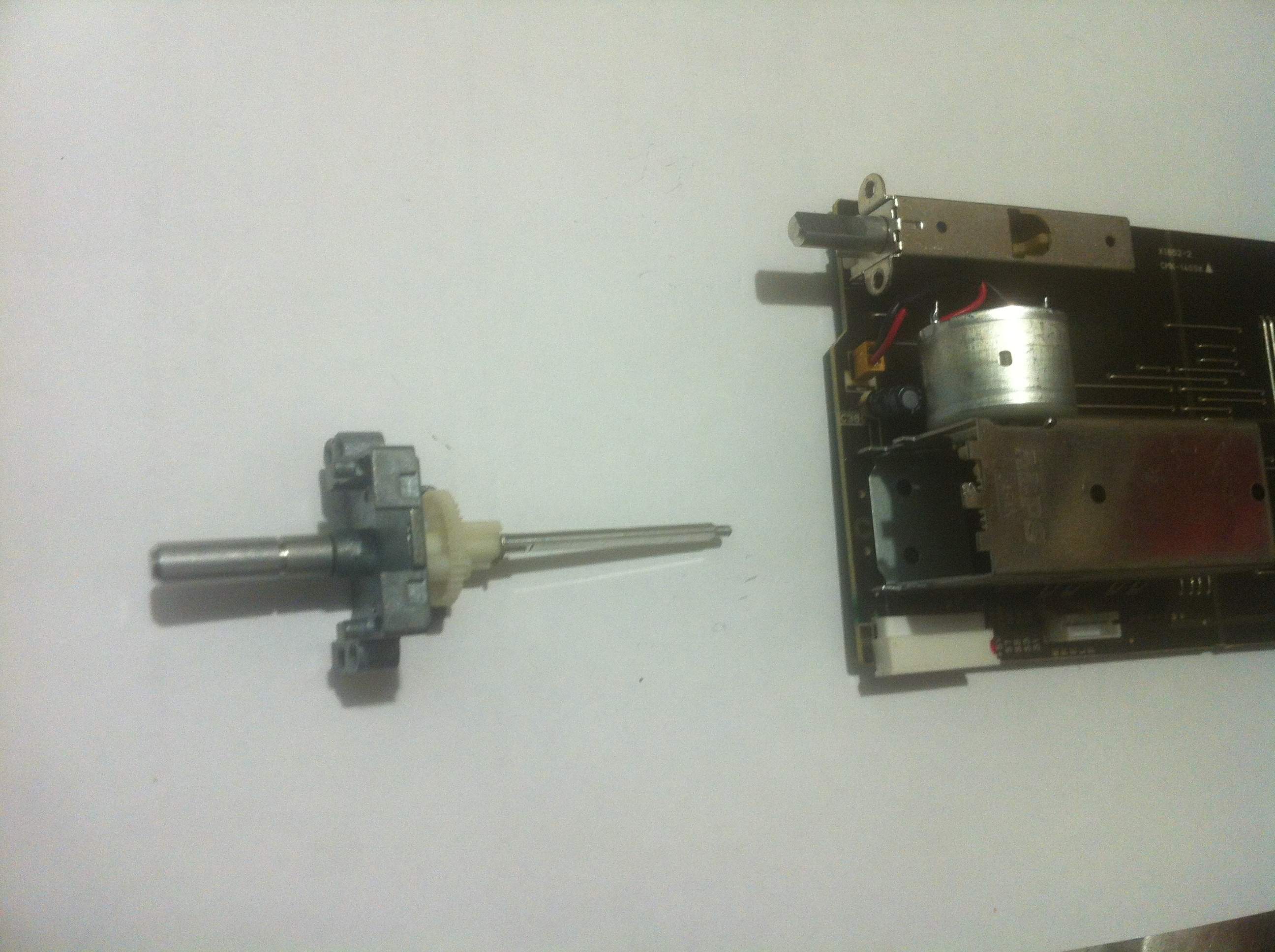

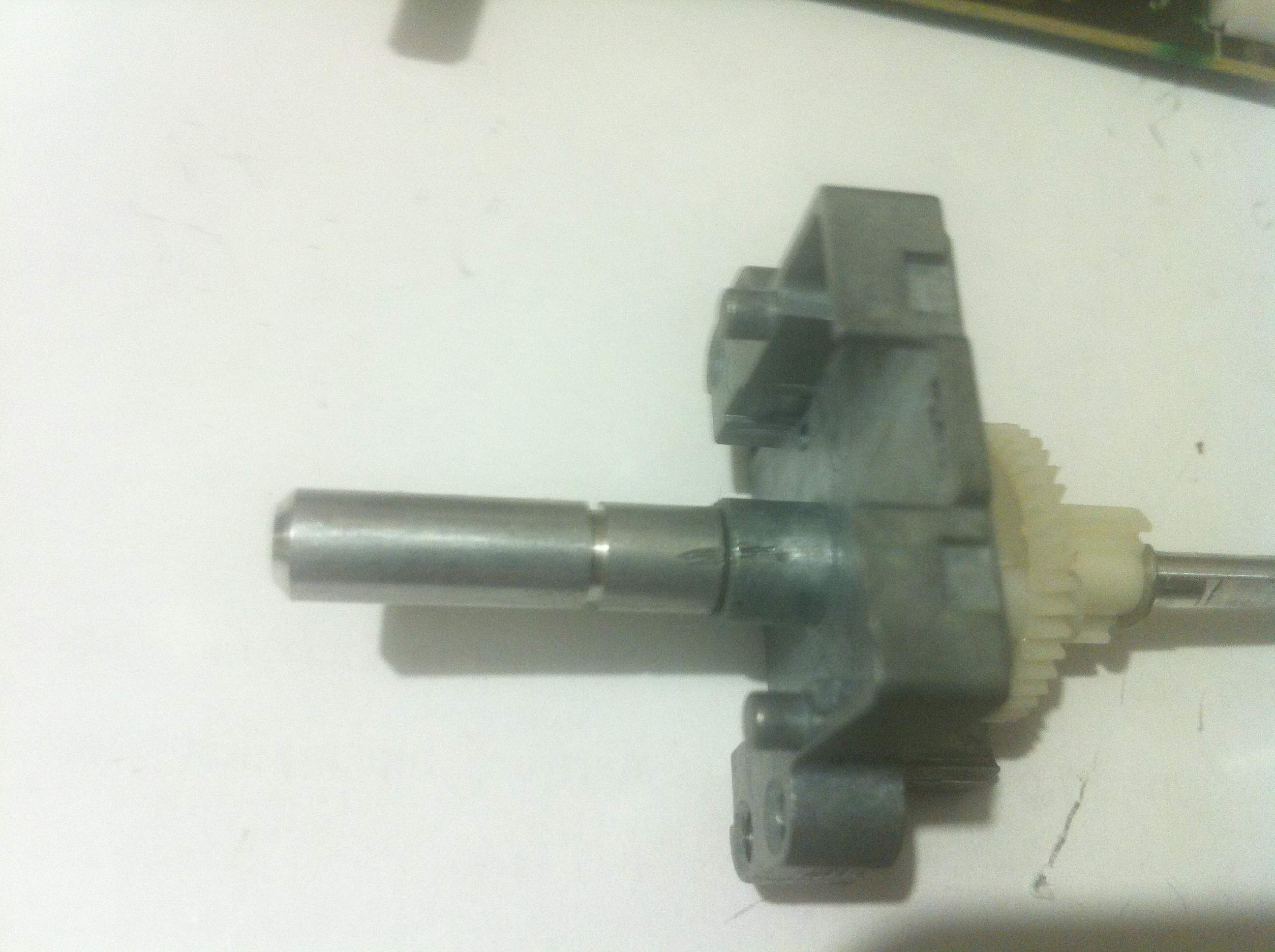

Nach dem die Laschen vorsichtig zur Seite gebogen sind,
kann man das Vorterteil mitsamt der langen Welle komplett herausziehen.

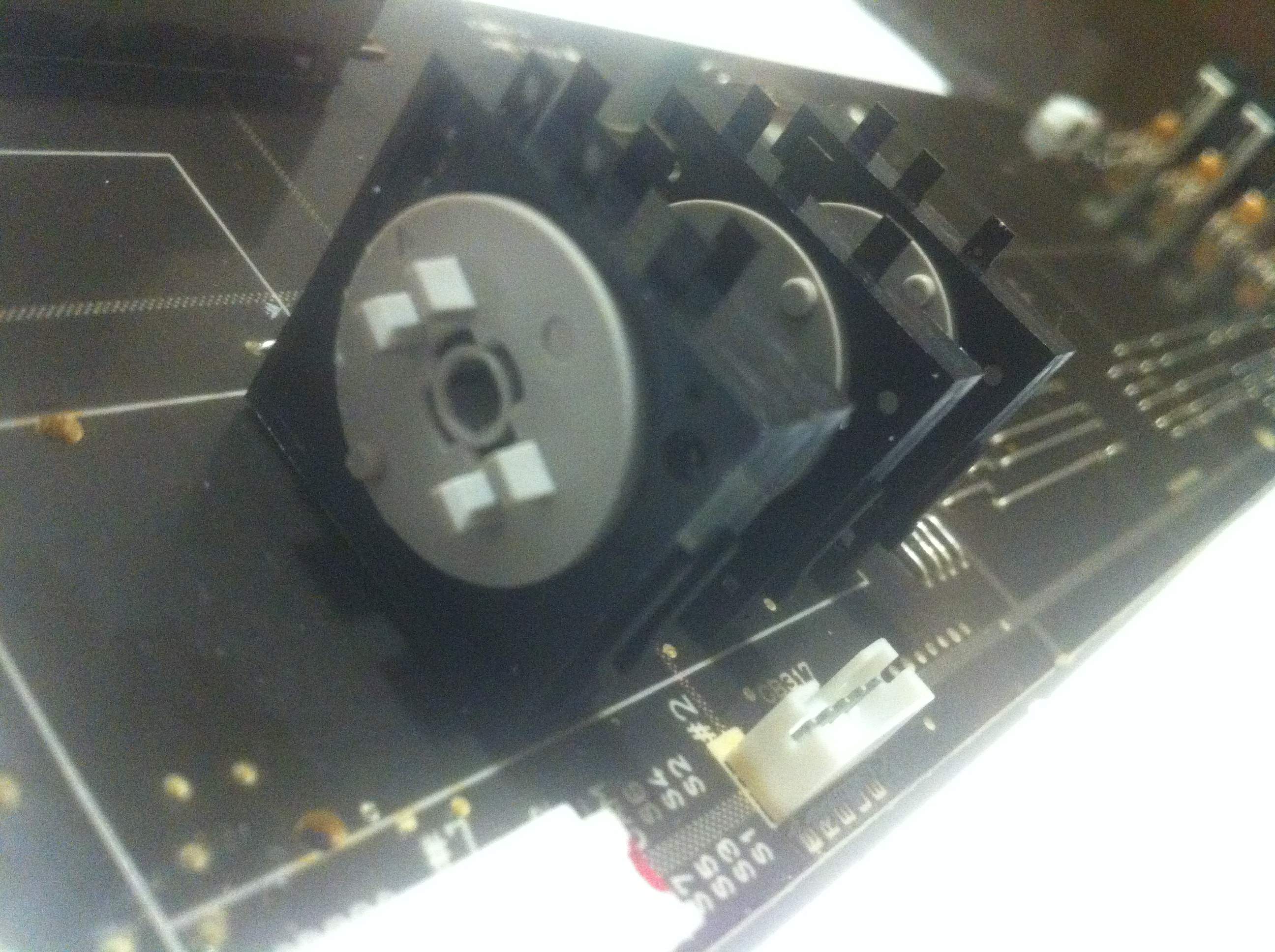

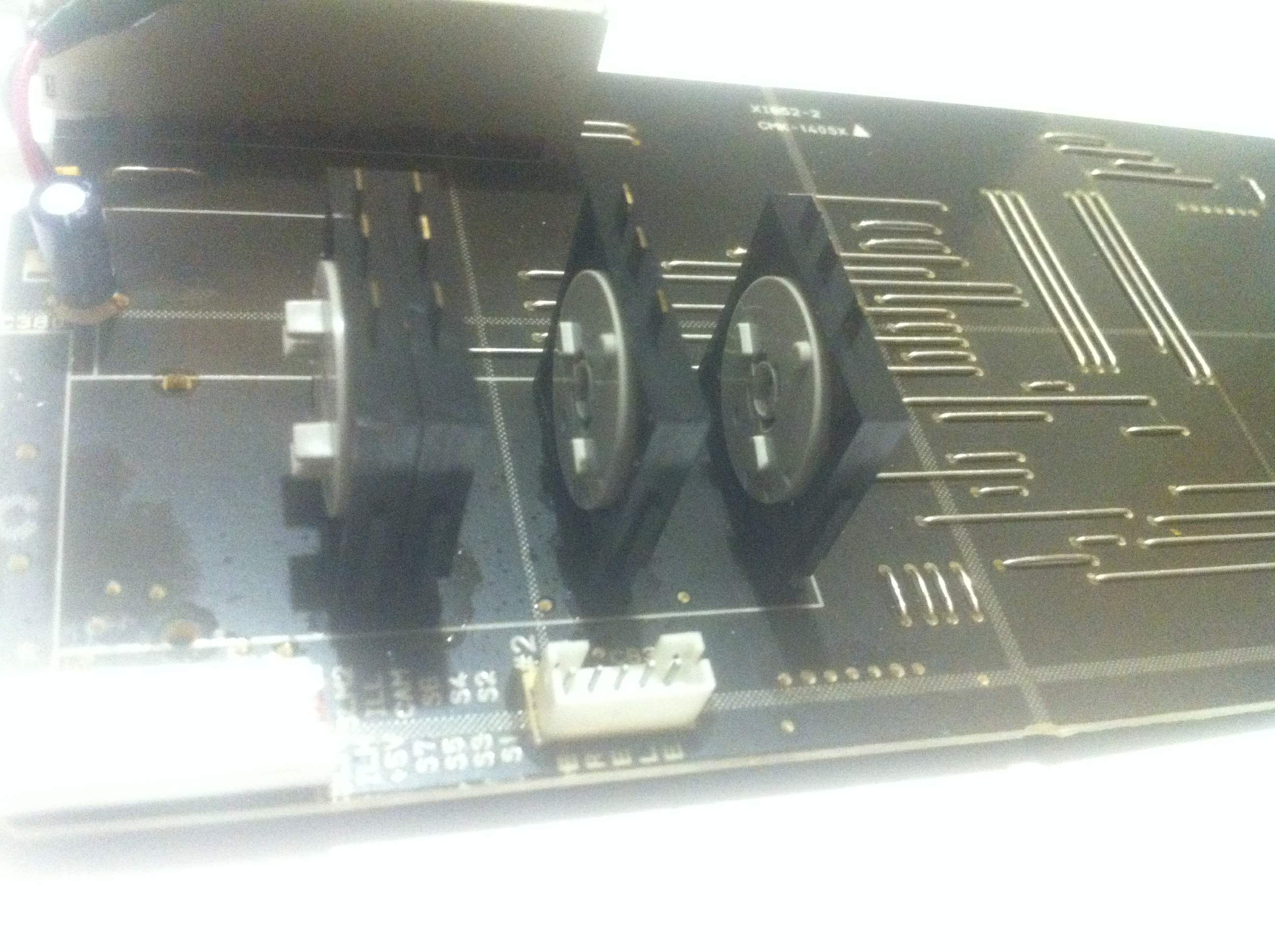

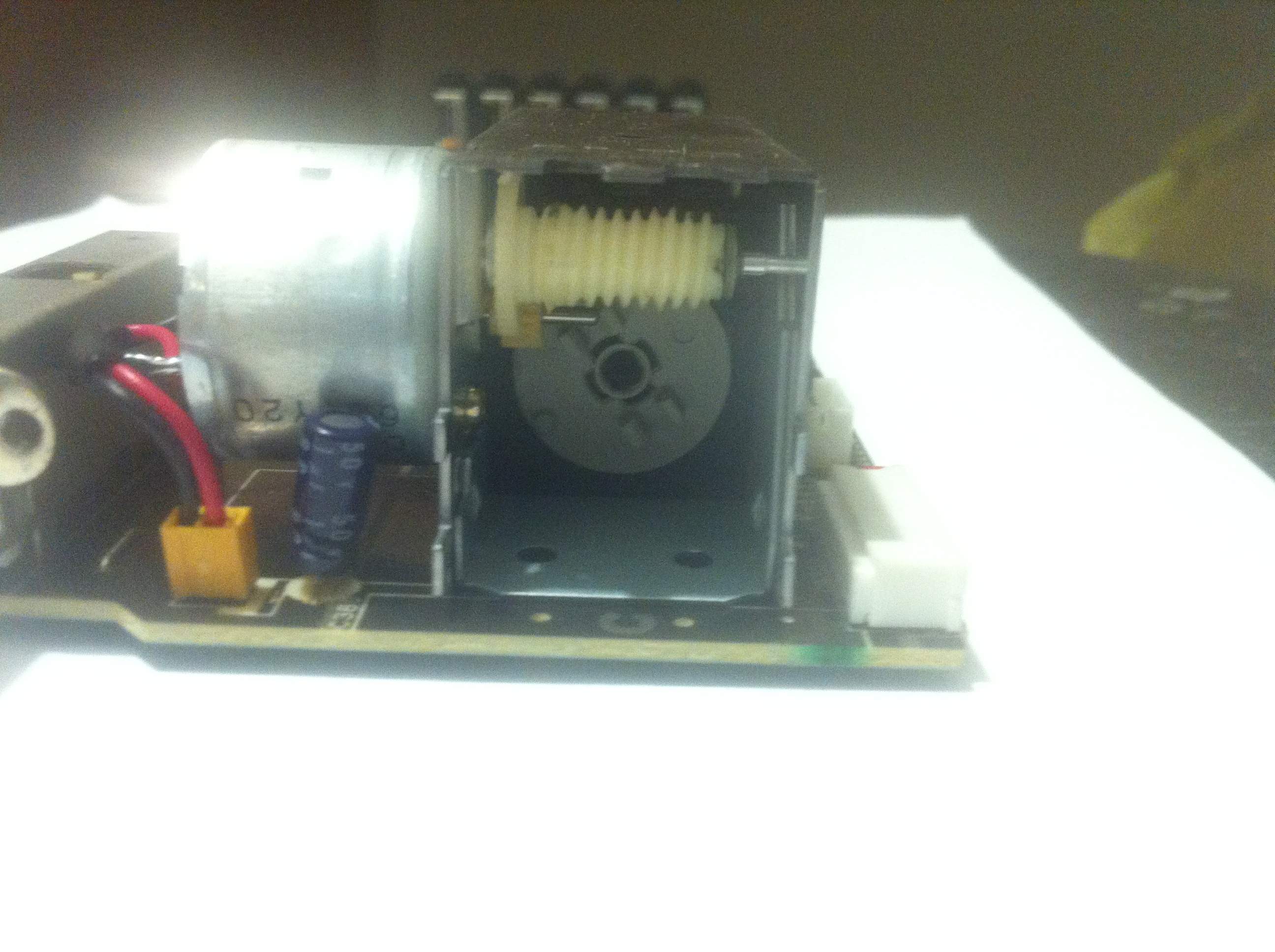

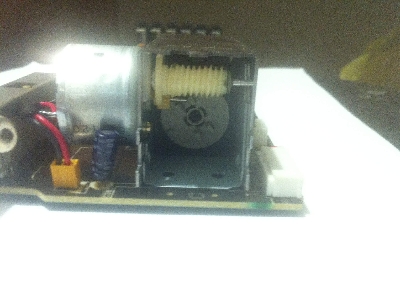

Nachdem das Abschirmblech ebenfalls vorsichtig gelöst und abgehoben ist,

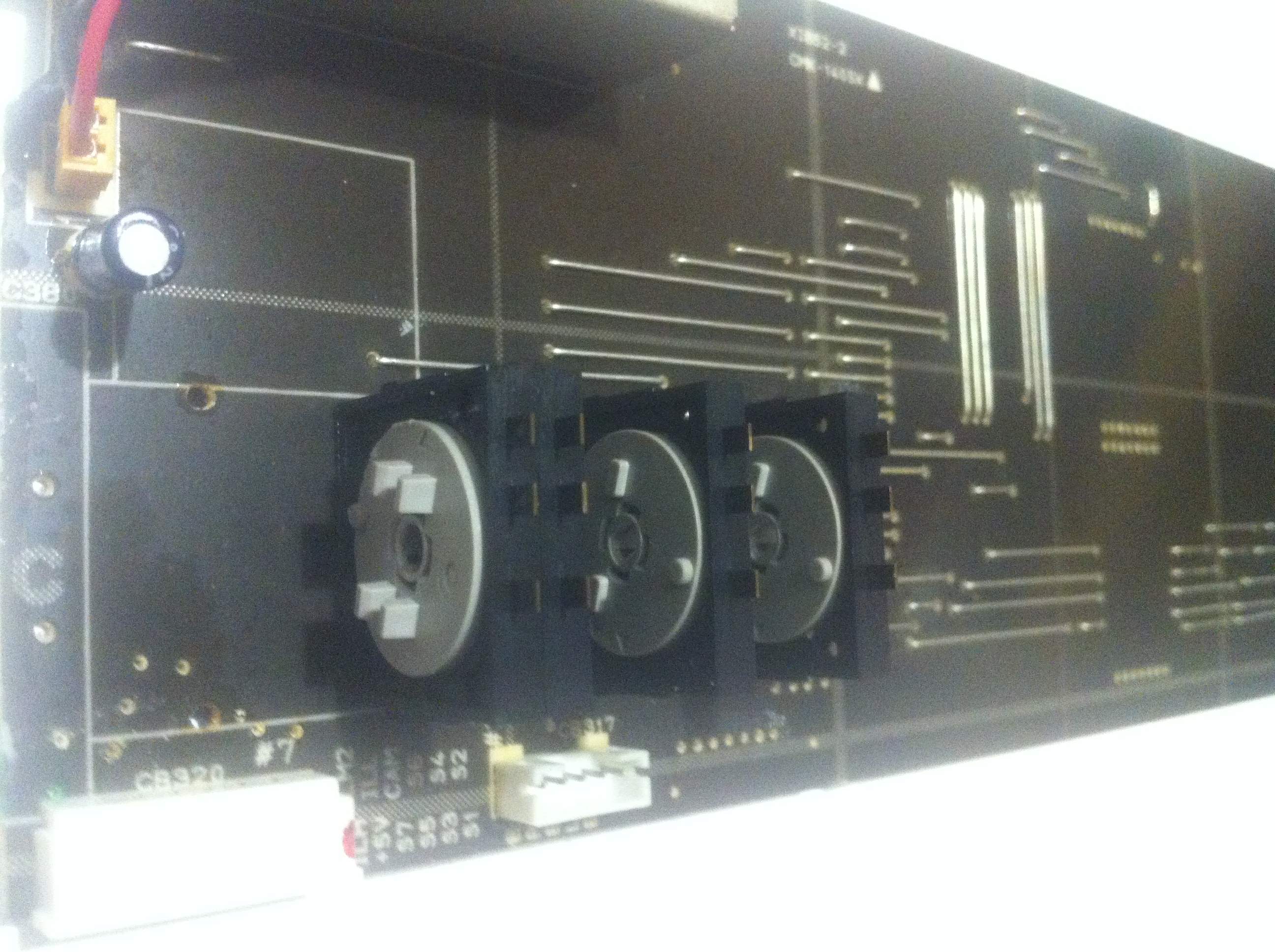

kommen die verschiedenen Schalt-Räder zum Vorschein.





Diese werden vorsichtig gereinigt und am Ende der Prozedur wieder zusammen montiert.



Nach mehrmaliger, kurzer Hörprobe sind schliesslich keine unerwünschten Effekte mehr wahrnehmbar,
die Eingangsquellen werden wieder sehr sauber geschaltet.

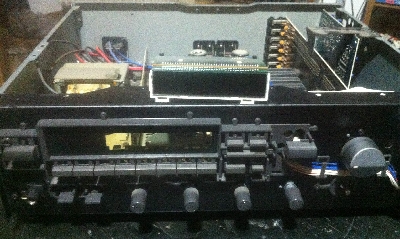

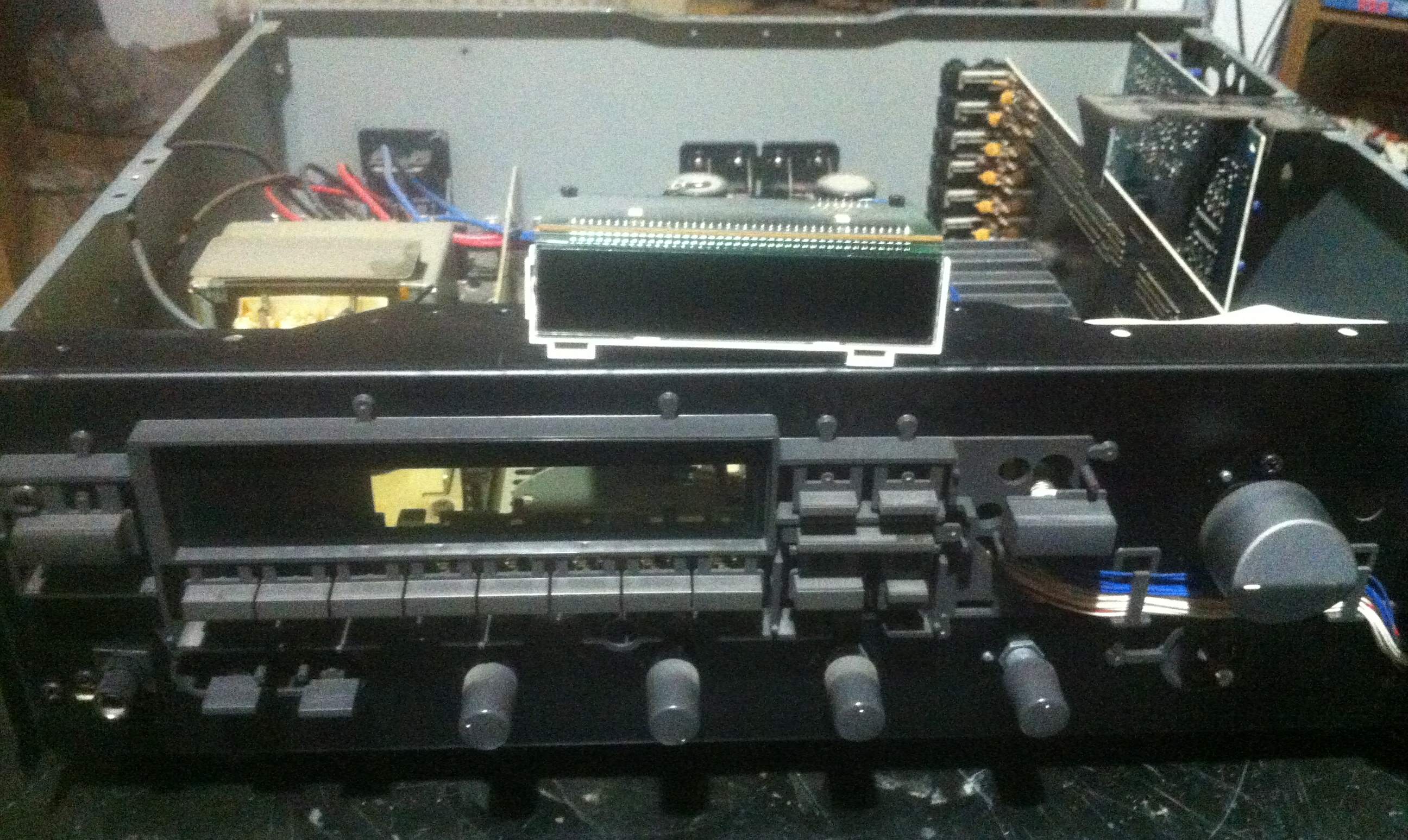

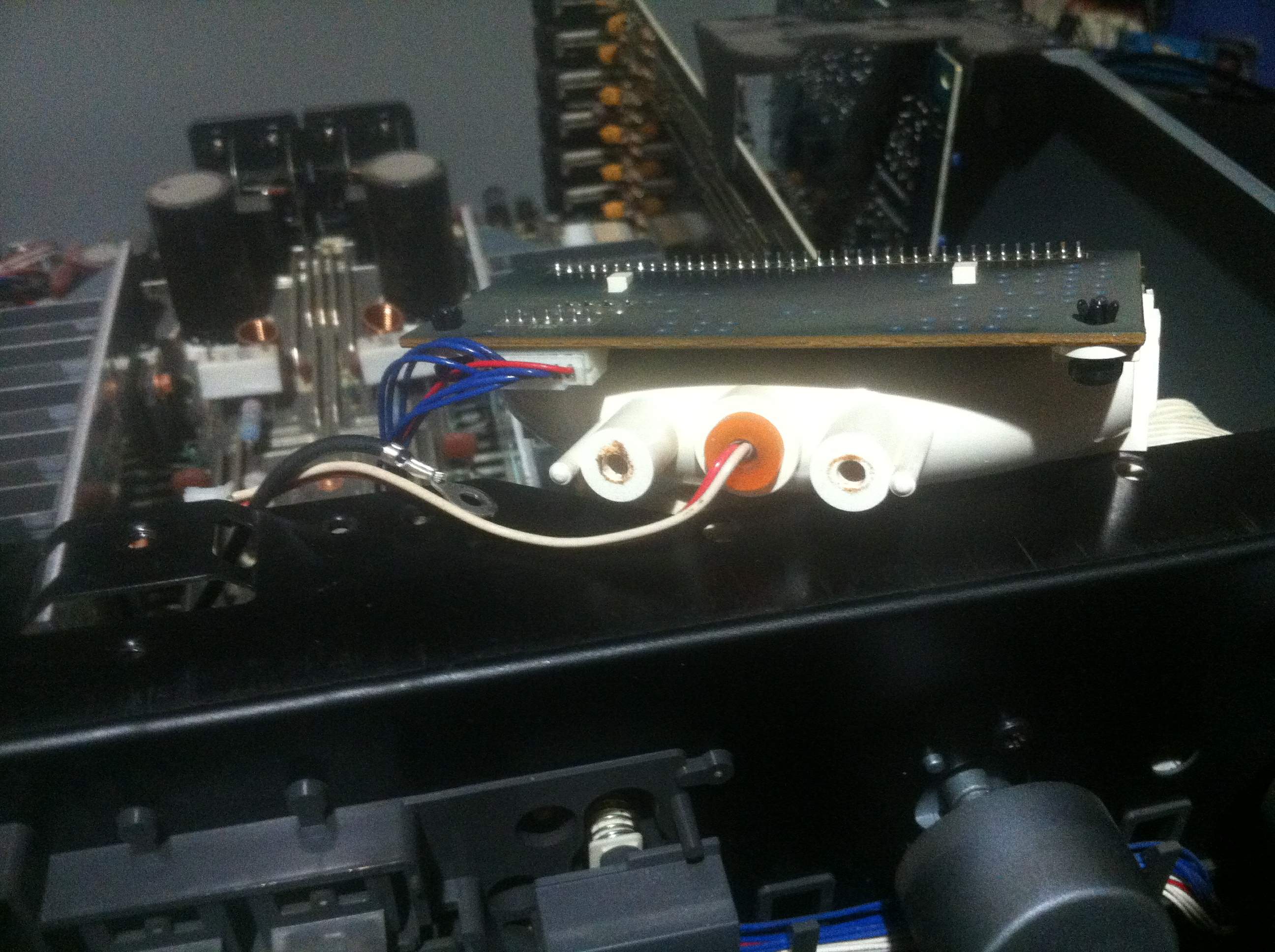

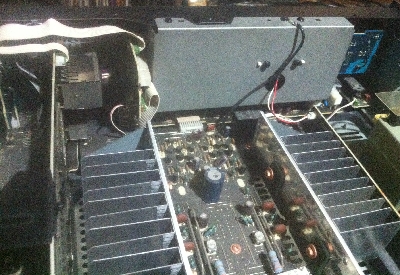

Die Display Beleuchtung ist relativ einfach zu tauschen,
man muss das Display nur freilegen und an die Glühlampe gelangen.

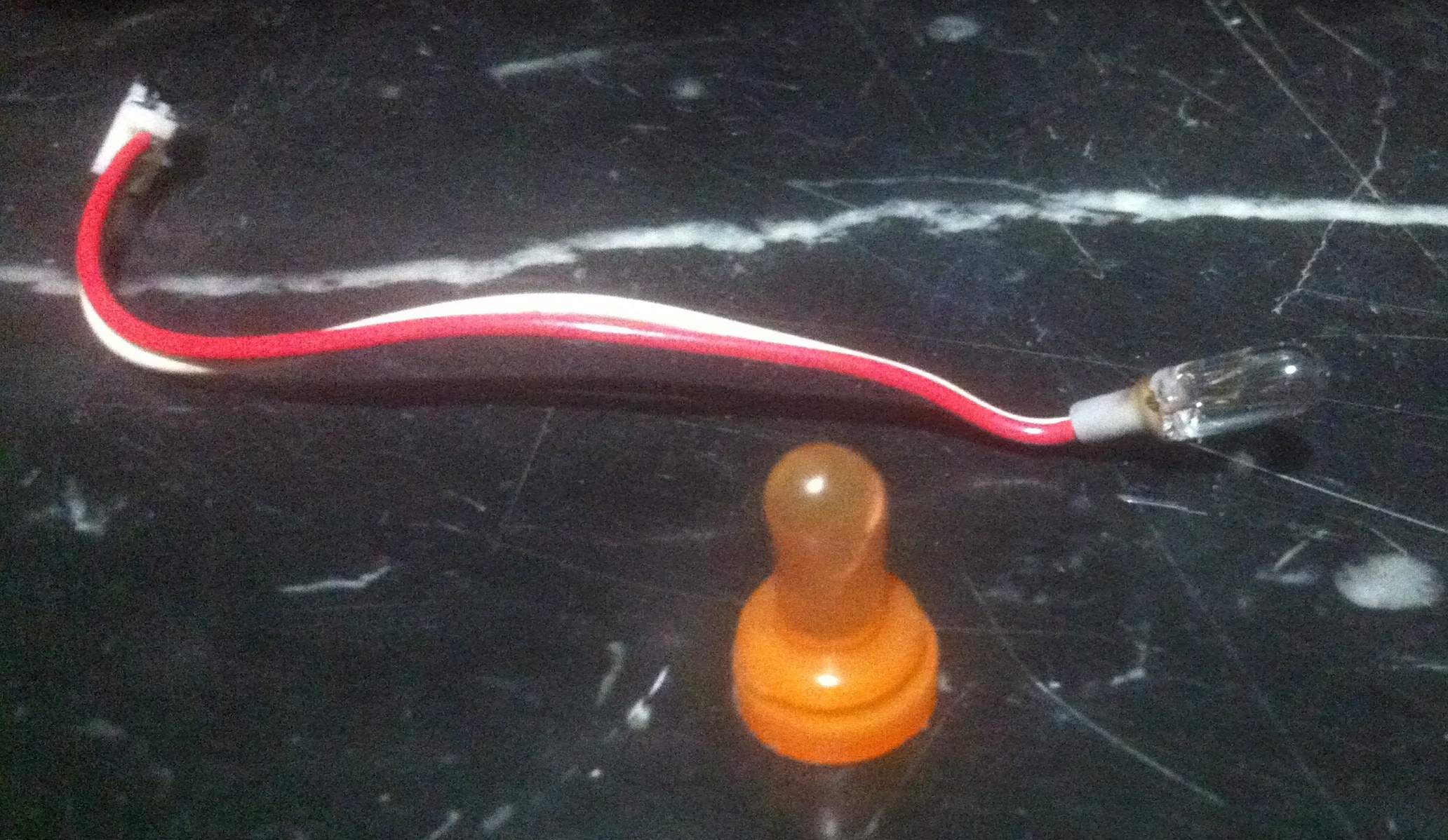

Es handelt sich hier um eine 14,5 Volt / 115 mA Glühlampe,
diese muss jetzt nur noch getauscht werden.

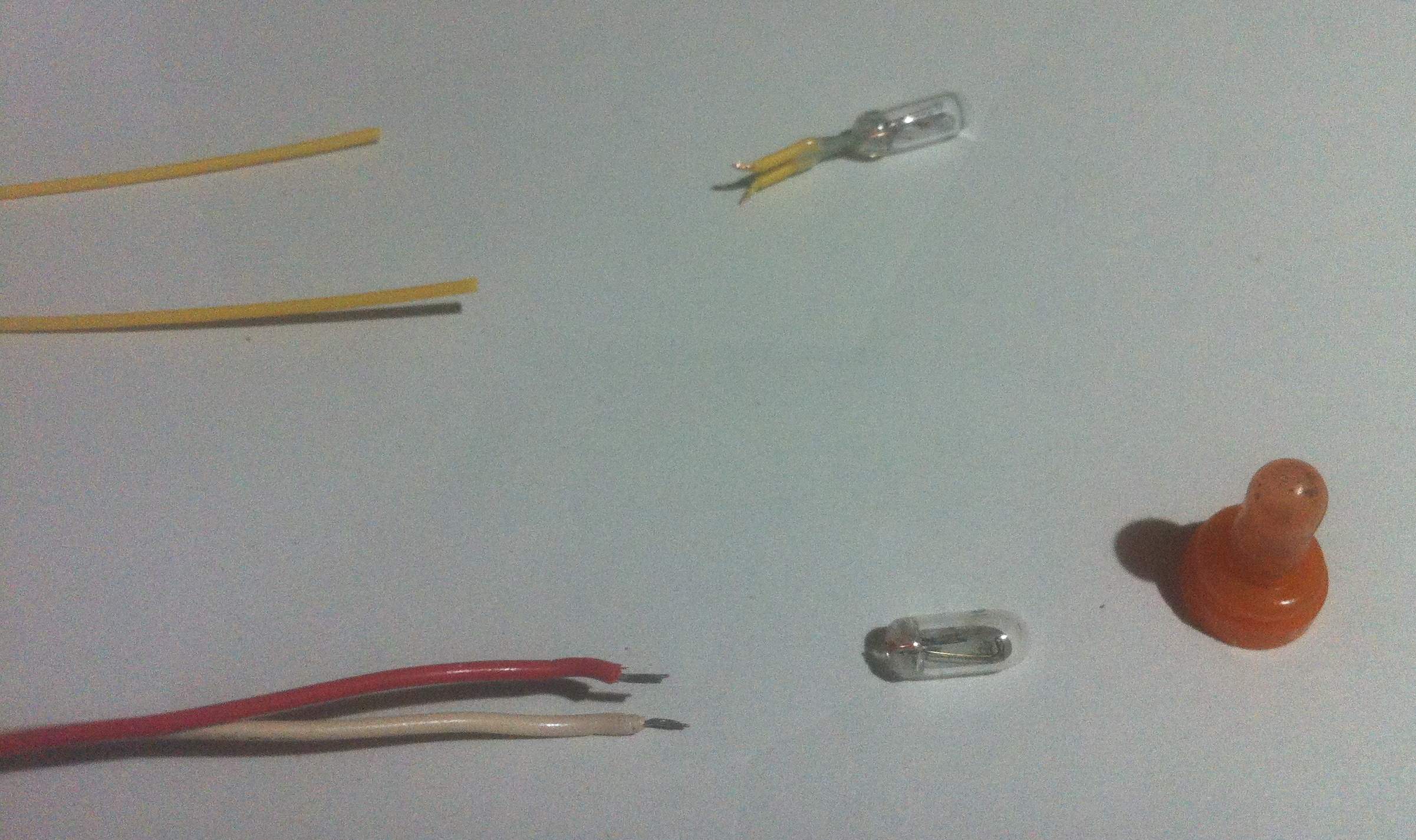

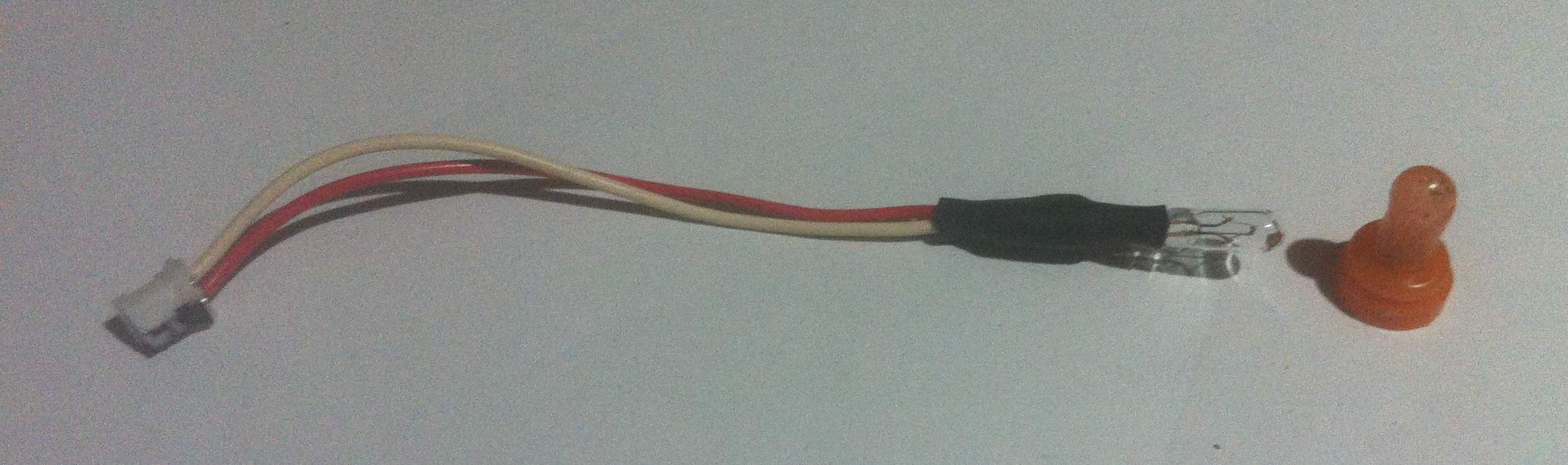

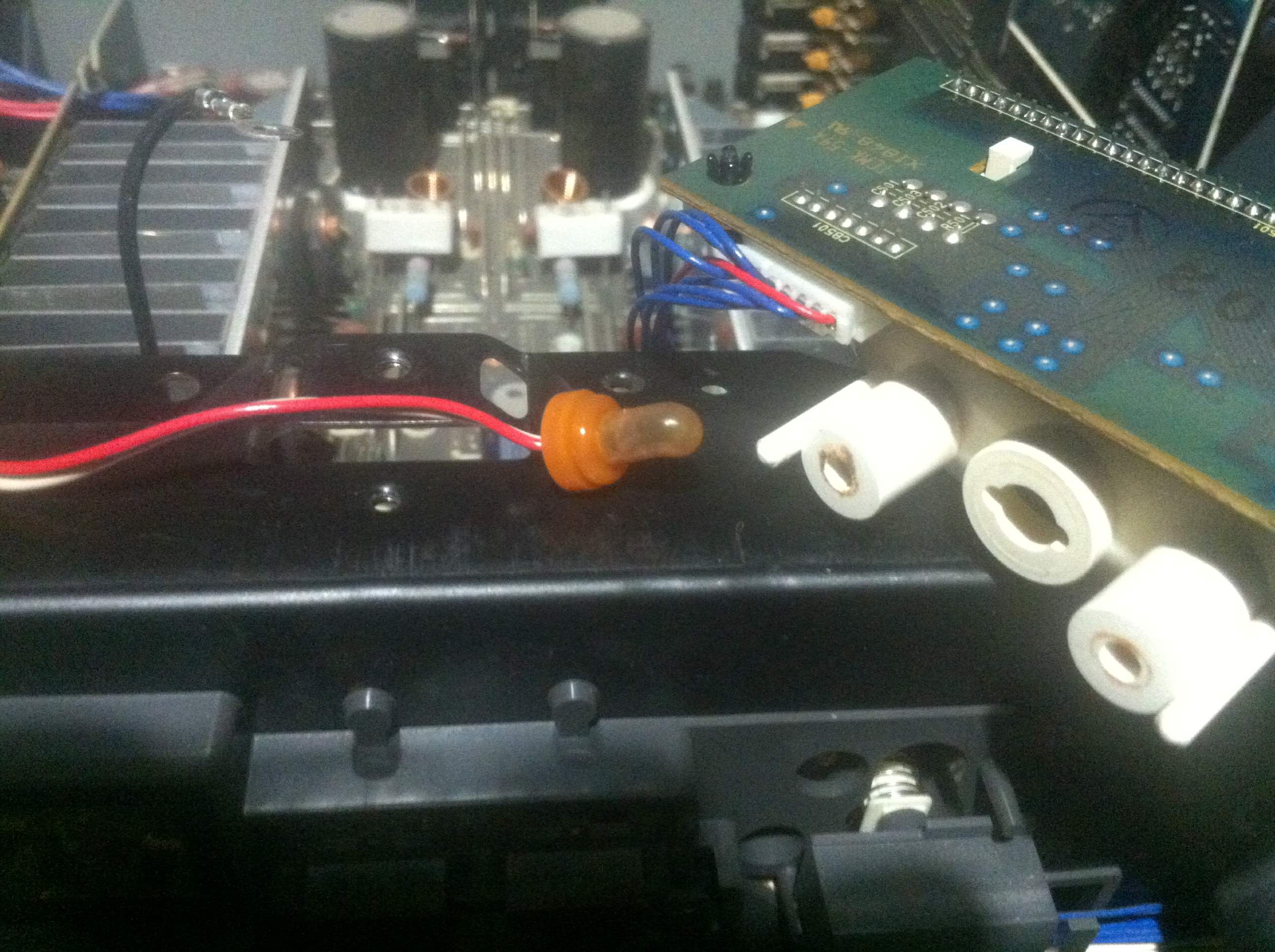

Die neue Lampe ist eingetroffen,
die gelben Kabel entfernt, und die originalen Kabel wieder verwendet,
damit die Originalität bewahrt bleibt :-)

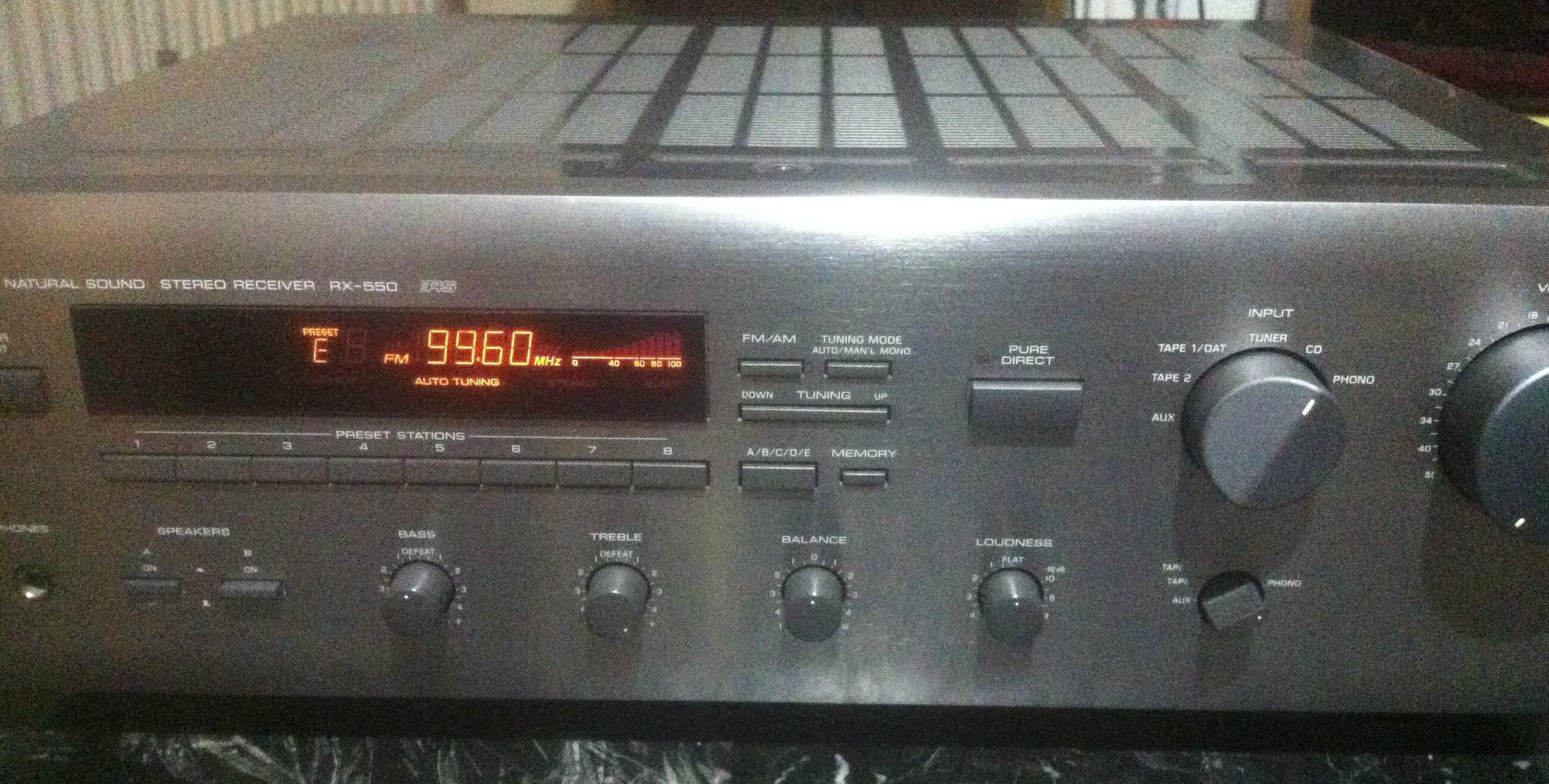

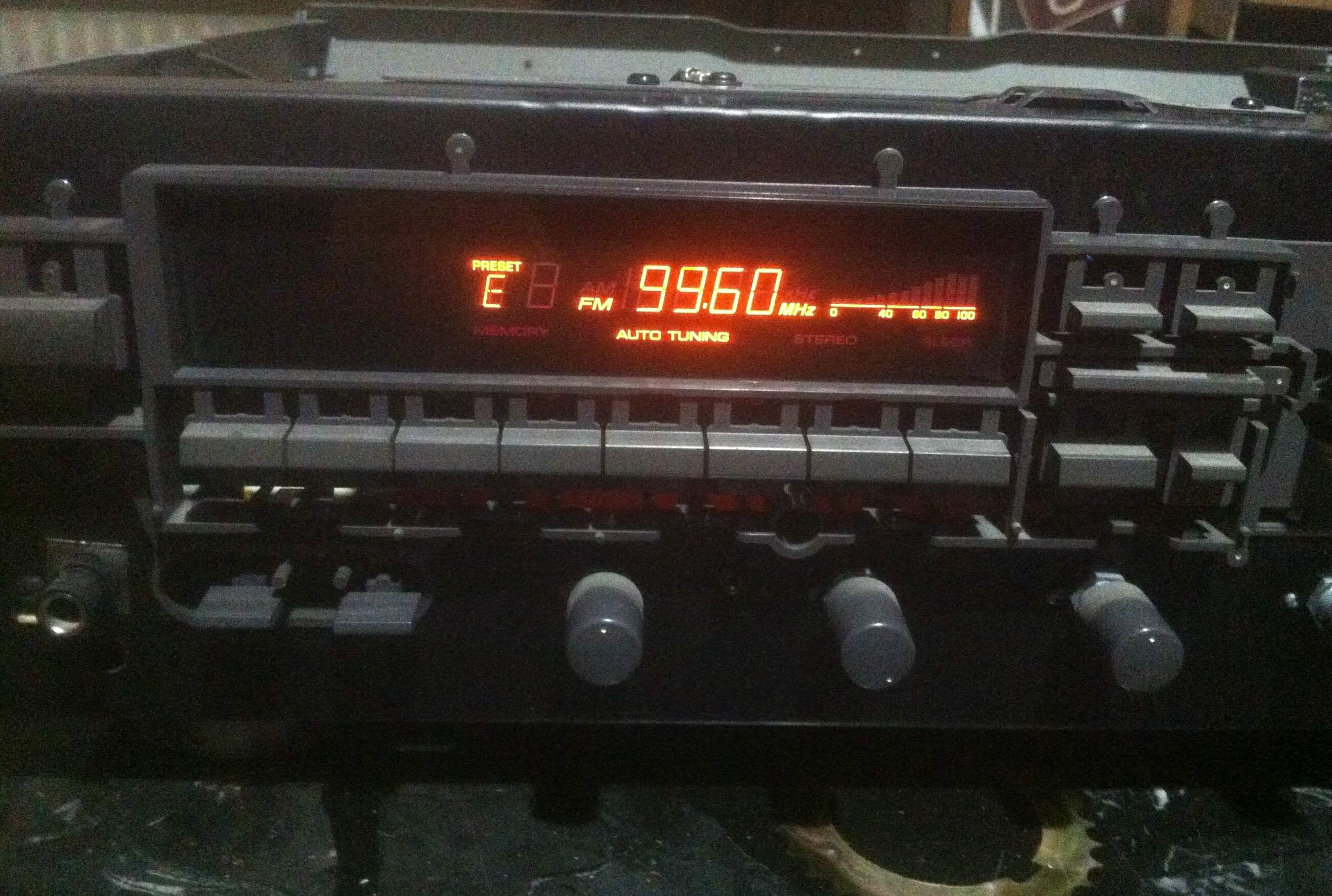

Montiert und kurzer Test, ob es auch wirklich funktioniert :

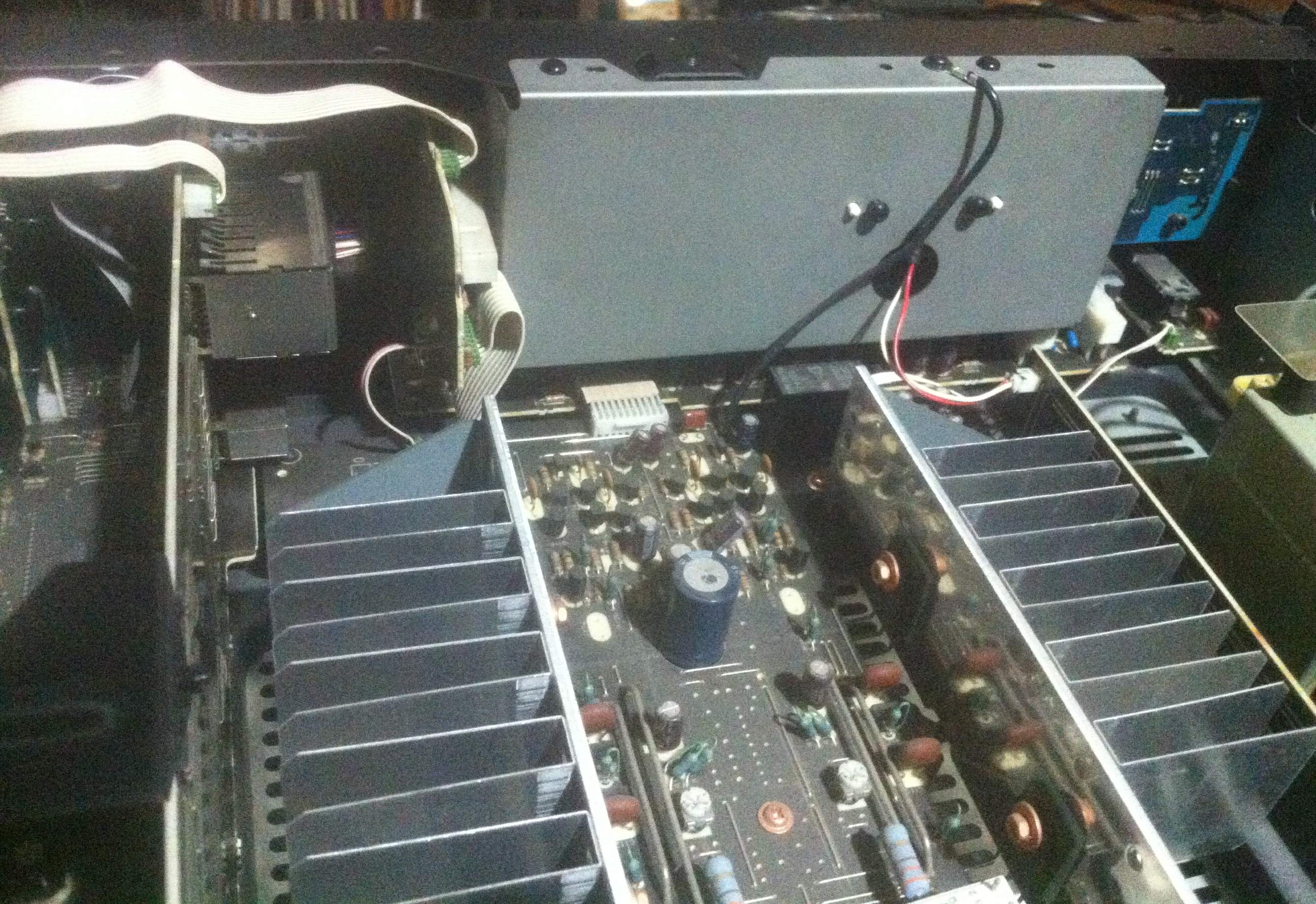

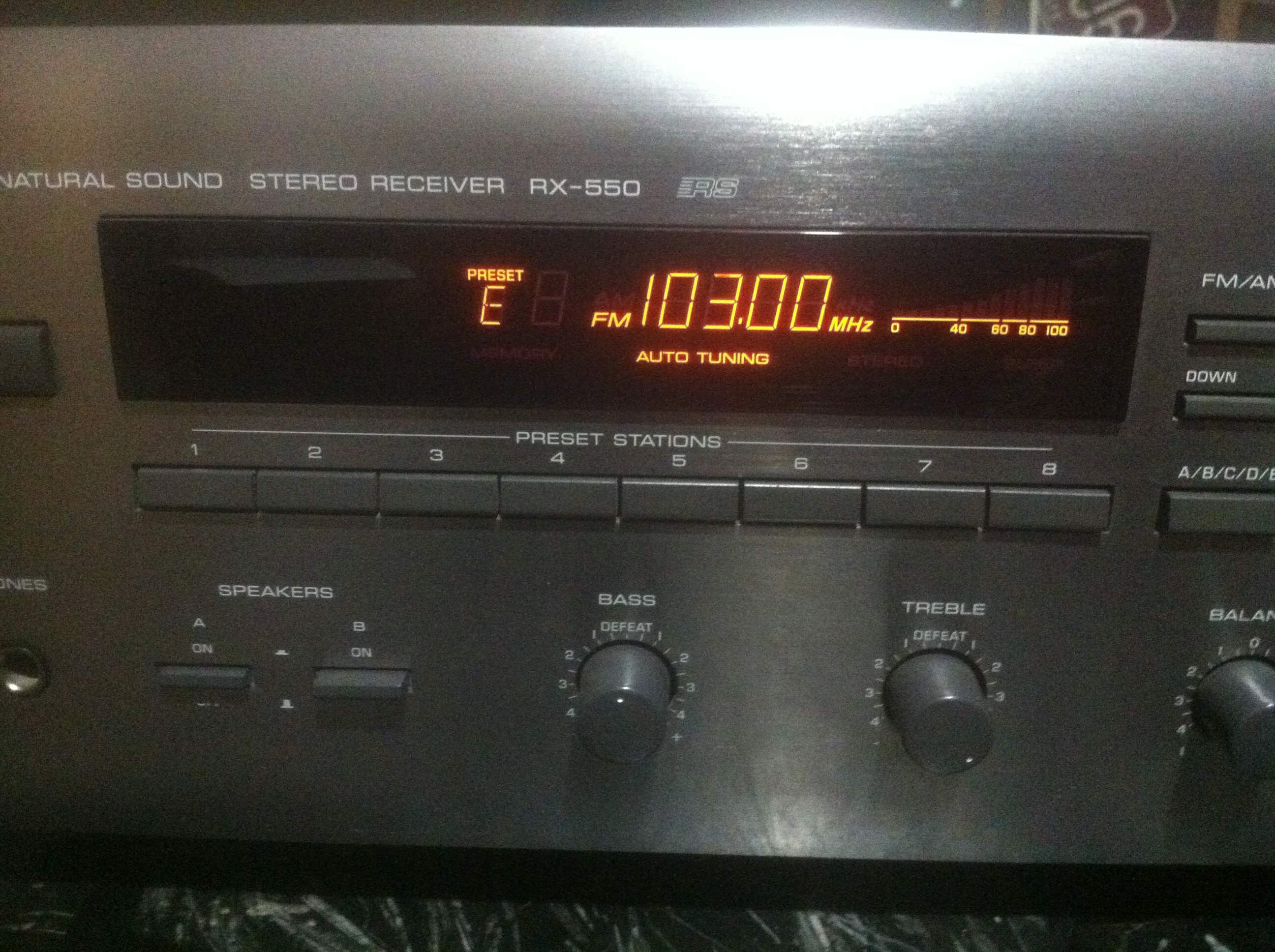

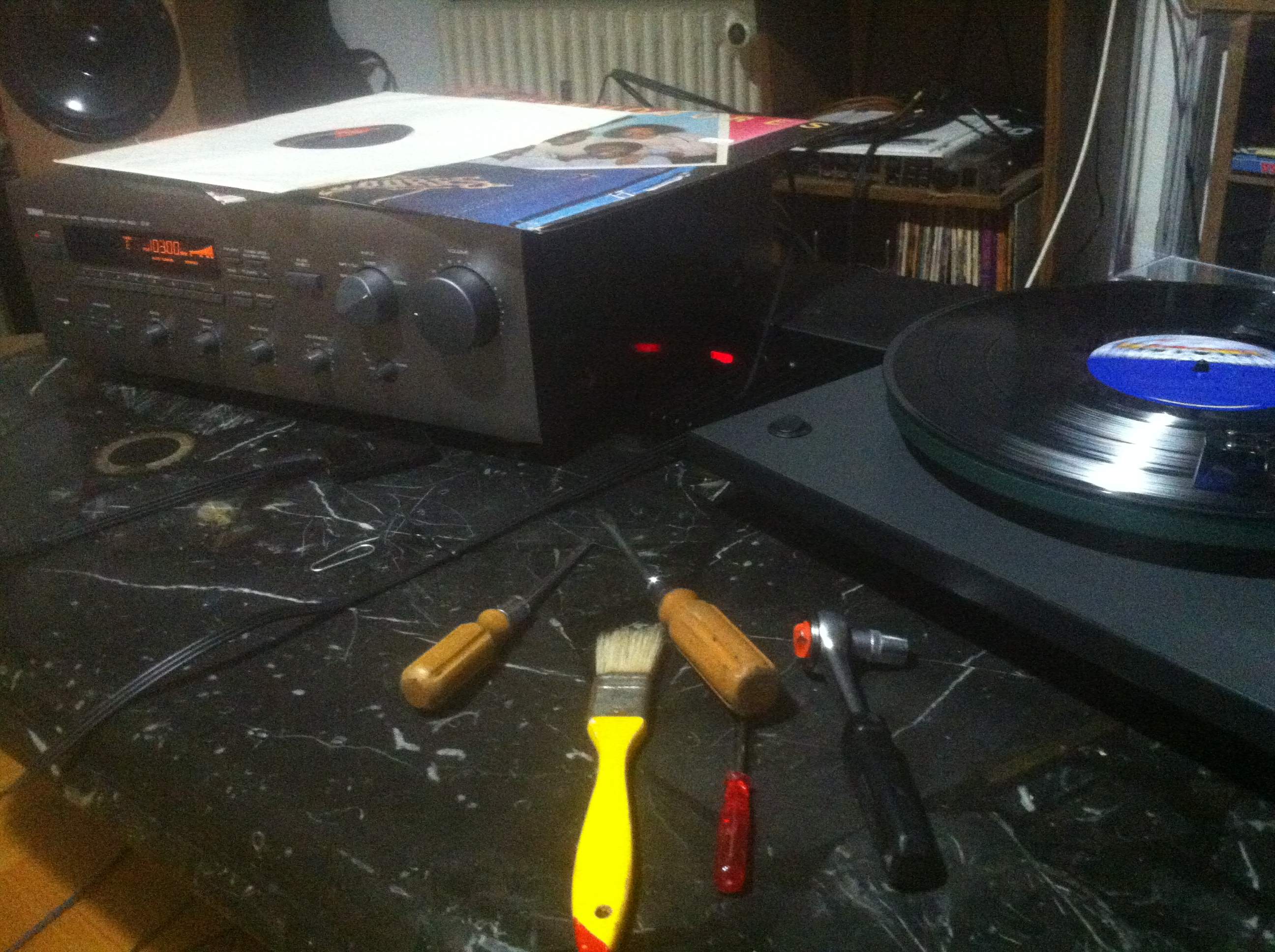

Alles wieder montiert,
funktioniert wieder wunderbar,
nach ein paar Tagen Standzeit
funktioniert der Eingangswahlschalter immer noch,
muss man aber mal auf Dauer versuchen,
ob das auch mehr oder minder nachhaltig geklappt hat.





Und jetzt erstmal eine Platte hören,
...einwandfrei ....
